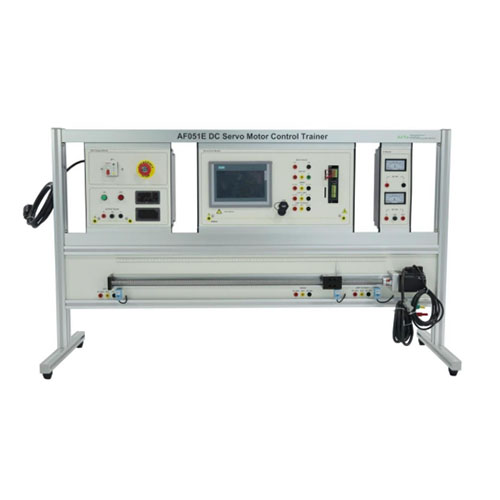

AF051E DC-Servomotor-Steuerungs-Trainingsgerät – Didaktisches Gerät für die Berufsausbildung – Elektrotechnisches Trainingsgerät

1 Gerätebeschreibung
1.1 Übersicht
Der AF051E DC-Servomotor-Steuerungs-Trainingsstand ist ein Lehrmittel für Bildungs- und Industrieanwendungen. Er ermöglicht es Anwendern, die Funktionsprinzipien von DC-Servomotoren sowie die Entwicklung und Implementierung von Steuerungssystemen zu erlernen und zu verstehen. Der Trainingsstand umfasst in der Regel einen DC-Servomotor, einen oder mehrere Controller, Sensoren, Aktoren und die zugehörigen Schaltungen.
Mithilfe dieser Trainingsplattform lernen die Teilnehmer, Motorsteuerungssysteme zu parametrieren, zu debuggen und zu optimieren sowie verschiedene Steuerungsstrategien wie Drehzahl-, Positions- und Drehmomentregelung zu implementieren. Darüber hinaus kann der Trainingsstand auch zur Untersuchung der dynamischen Eigenschaften und des Ansprechverhaltens des Motors sowie seiner Leistung unter verschiedenen Betriebsbedingungen eingesetzt werden.
1.2 Merkmale
(1) Echtzeitfähigkeit: Das DC-Servomotor-Steuerungssystem reagiert in Echtzeit auf Anweisungen und passt Drehzahl und Position des Motors schnell an. Es eignet sich für Anwendungen mit hohen Anforderungen an Drehzahl- und Positionsregelung.
(2) Genauigkeit: Servomotoren zeichnen sich durch hohe Präzision und Wiederholgenauigkeit aus und ermöglichen eine sehr genaue Positionsregelung. Sie werden üblicherweise für Präzisionspositionierung und Bewegungssteuerung eingesetzt.
(3) Stabilität: Servomotor-Steuerungssysteme bieten in der Regel gute Stabilität und Anpassungsfähigkeit und halten Drehzahl und Position unter verschiedenen Lasten und externen Störungen konstant.
(4) Intuitive Bedienung: Die Trainingsplattform kann Displays, Kontrollleuchten usw. umfassen, sodass Benutzer den Systemstatus und die Parametereinstellungen intuitiv erfassen können.
(5) Didaktik: Die Trainingsplattform ist für Aus- und Weiterbildungszwecke konzipiert und bietet daher eine gute didaktische und bedienerfreundliche Gestaltung, die es Lernenden erleichtert, die Servomotor-Steuerungstechnik zu verstehen und zu beherrschen.
(6) Wirtschaftlichkeit: Im Vergleich zu Industrieanlagen sind Trainingsplattformen in der Regel kostengünstig und eignen sich daher für den Einsatz in Ausbildung und Labor.
(7) Interaktivität: Die Trainingsplattform kann interaktive Schnittstellen wie Touchscreens umfassen, die es Benutzern ermöglichen, in Echtzeit mit dem System zu interagieren.
2 Technische Parameter
Stromversorgung: AC 110 V, DC 24 V
Abmessungen: 1350 x 480 x 480 mm
Gewicht: 52 kg
Umgebungstemperatur: -10 °C bis +40 °C
Relative Luftfeuchtigkeit: < 85 % (25 °C)


3 Komponentenliste und detaillierte Beschreibung
3.1 Hauptteil
Nr. Bezeichnung
1 Netzteilgehäuse
2 Servoreglergehäuse und Touchscreen
3 Treiber
4 Voltmeter und Amperemeter
5 Servomotor
6 Encoder
7 Endschalter rechts
8 Nullpunktsensor
9 Schieber
10 Skala
11 Antriebsspindel
12 Endschalter links
3.2 Netzteilgehäuse
Nr. Bezeichnung
1 1P-Leistungsschalter
2 Not-Aus-Schalter
3 Voltmeter
4 Amperemeter
5 Startknopf
6 Stoppknopf
7 DC 24 V-Anschluss
4 Experimentliste
Experiment 1: Geräteverdrahtung
Experiment 2: Demonstration der Überwachung Software
Experiment 3: Geschwindigkeitsmodus-Experiment
Experiment 4: Positionsmodus-Experiment
Experiment 5: Drehmomentmodus-Steuerungsexperiment
