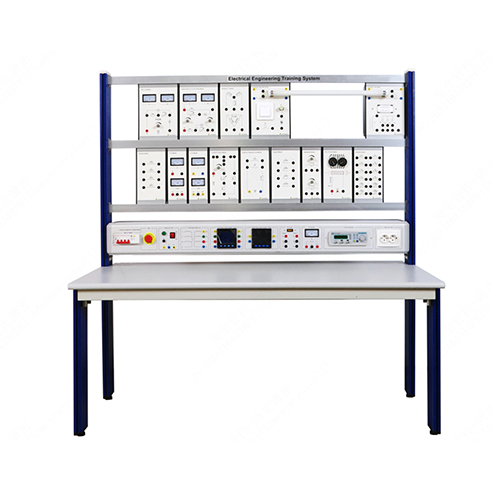

AF301E Elektrotechnik-Trainingssystem Didaktische Ausrüstung Berufsbildungsausrüstung Elektrische Trainingsausrüstung
I. Produktübersicht
1.1 Übersicht
Dank seiner guten Erweiterungsmöglichkeiten kann dieser Trainer auch für andere Lerninhalte genutzt werden. Schematische Darstellungen und Symbole sind auf der Vorderseite der Hängebox abgebildet. Die Versuchsschaltung ist als Einheitsschaltung aufgebaut. Jede Einheitsschaltung basiert auf der Grundschaltung. Studierende können mit diesem Gerät verschiedene Lerninhalte üben.
1.2 Funktionen
1. Dieses Produkt zeichnet sich durch ein fortschrittliches Design aus, und die Versuchsplatte ist beliebig austauschbar. Studierende können sie je nach Lernbedarf austauschen.
2. Das Versuchsgerät zeichnet sich durch hohe Präzision aus. Die in diesem Produkt verwendeten Geräte sind mit einem zuverlässigen Personenschutzsystem ausgestattet.
II. Leistungsparameter
2.1 Technische Parameter
Stromversorgung: Dreiphasen-Wechselstrom 220 V/±10 %
2.2 Abmessungen und Gewicht
Abmessungen: 1650 mm x 1000 mm x 950 mm
Gewicht: <140 kg
III. Komponentenliste und detaillierte Einführung
3.1 Hauptteil
Nummer
1 Modulteil
2 Netzteilteil
3 Tischgerät
3.2 Elektrische Teile
Nummer
1 4-poliger Leistungsschalter
2 Not-Aus
3 Ausgangssteuerteil
4 Transformator
5 Dreiphasiges Multifunktionsmessgerät
6 Einphasiges Multifunktionsmessgerät
7 Gleichstromausgang (kann in Reihe geschaltet werden)
8 Gleichstrom-Amperemeter
9 Signalgenerator
10 Steckdose
3.3 Produktmodulteile
Nummer
1 Ohmsches Gesetz-Modul
2 Widerstands-Shunt-/Spannungsteiler-Modul
3 Widerstands-Stern-Dreieck-Modul
4 Startermodul
5 Lampenröhre
6 Vorschaltgerät
7 Induktivitätsmodul
8 Gleichspannung/-strom Modul
9 Wechselspannungs-/Strommodul
10 Kirchhoffsches Gesetzmodul
11 Paralleles RLC-Modul
12 Kondensatormodul
13 Potentiometermodul
14 Rechte-Hand-Regel-Modul
15 Widerstandsmodul
3.4 Zubehör Teilenummer
Name
1 Isolationswiderstandsmessgerät (Megaohmmeter) 1000 V
2 Digitalmultimeter UA9205
3 4 mm Elektrokabel (1 m, gelb)
4 4 mm Elektrokabel (1 m, grün)
5 4 mm Elektrokabel (1 m, rot)
6 4 mm Elektrokabel (1 m, blau)
7 4 mm Elektrokabel (1 m, schwarz)
8 Sicherung 5 A 5*20
9 Sicherung 1 A 5*20
10 Sicherung 0,1 A 5*20
11 Sicherung 0,3 A 5*20
IV. Produktkonfigurationsliste
Nr. Name QYT
1 Ohmsches Gesetz-Modul 1
2 Widerstands-Shunt-/Spannungsteiler-Modul 1
3 Widerstands-Stern-Dreieck-Modul 1
4 Starter-Modul 1
5 Lampenröhre 1
6 Vorschaltgerät-Modul 1
7 Drossel-Modul 1
8 Gleichspannungs-/Strommodul 1
9 Wechselspannungs-/Strommodul 1
10 Kirchhoffsches Gesetz-Modul 1
11 Parallel-RLC-Modul 1
12 Kondensator-Modul 1
13 Potentiometer-Modul 1
14 Rechte-Hand-Regel-Modul 1
15 Widerstands-Modul 1
16 Isolationswiderstandsmessgerät Megohmmeter 1000 V 1
17 Digitalmultimeter UA9205 1
18 4 mm Elektrokabel 1 Meter doppelseitig gelb 5
19 4 mm Elektrokabel 1 Meter doppelseitig grün 5
20 4 mm Elektrokabel 1 Meter doppelseitig rot 8
21 4 mm Elektrokabel 1 Meter doppelseitig blau 5
22 4 mm Elektrokabel 1 Meter, beidseitig schwarz 8
23 Sicherung 5 A 5*20 5
24 Sicherung 1 A 5*20 5
25 Sicherung 0,1 A 5*20 5
26 Sicherung 0,3 A 5*20 5
V. Experimentliste
Experiment 1: Verifizierung des Ohmschen Gesetzes
Experiment 2: Shunt-/Spannungsteilungs-Testexperiment
Experiment 3: Verifizierung des Kirchhoffschen Gesetzes
Experiment 4: Verifizierung der Rechte-Hand-Regel
Experiment 5: Beleuchtungsbetriebsexperiment
Experiment 6: Widerstands-Stern-Dreieck-Experiment
