AFF134 Methods of Flow Measurement Apparate Lehrmittel Bildungsgeräte Fluid Engineering Training Equipment

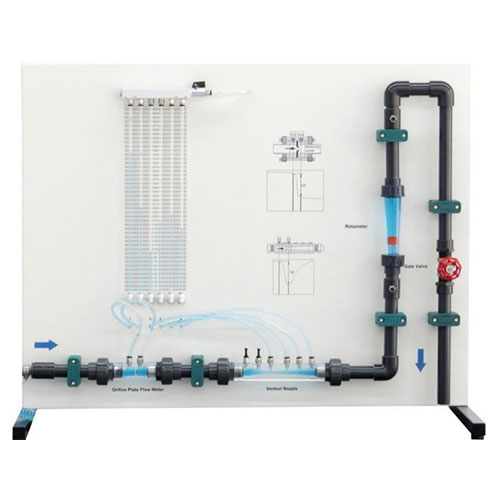

1. Einführung in das Gerät
Mit dem AFF134 können Studierende verschiedene Methoden zur Durchflussmessung in Rohrleitungssystemen kennenlernen und praktisch anwenden.
Der Versuchsaufbau umfasst verschiedene Messgeräte zur Bestimmung des Durchflusses. Diese Geräte sind mit transparenten Gehäusen ausgestattet, sodass ihre Funktion visuell beobachtet werden kann. Zu den Methoden gehören beispielsweise Rotordurchflussmesser, Venturidüsen oder Blendendurchflussmesser und Messdüsen.
Sechs Rohrmanometer dienen zur Bestimmung der Druckverteilung in der Venturidüse oder im Blendendurchflussmesser und der Messdüse. Der Gesamtdruck wird mit einem Pitot-Rohr gemessen. Der Versuchsaufbau lässt sich einfach und sicher auf der Arbeitsfläche des Basismoduls platzieren. Die Wasserzufuhr erfolgt über die Wasserleitung, und der Durchfluss wird gemessen. Alternativ kann der Versuchsaufbau auch über die Laborwasserversorgung betrieben werden. Die Durchflussmessanlage umfasst drei verschiedene Durchflussmesser und ermöglicht die experimentelle Untersuchung folgender Zusammenhänge:
1. Vergleich verschiedener Durchflussmesser
2. Untersuchung des Zusammenhangs zwischen Durchfluss und Druck bei der Durchflussmessung
3. Bestimmung des Durchflusskoeffizienten
4. Kalibrierung des Durchflussmessers
2. Technische Parameter
Gewicht: ca. 40 kg
Abmessungen: 1100 mm × 672 mm × 900 mm
Wasserdruckmesser: 6 Rohre à 390 mm Wassersäule
Rotameter: max. 1600 l/h
Rohrquerschnitt: Innendurchmesser 17 mm
3. Komponentenliste
3.1 Komponentenliste
Nr. Bezeichnung
1 Wasserauslass
2 Auslassschieber
3 Rotameter
4 6-Rohr-Manometer
5 Venturidüse
6 Durchflussmesser mit Blende, Messdüse oder Pitot-Rohr
7 Wassereinlass
3.2 Komponenten
Die Anlage besteht aus einer Venturidüse (5), einer Blende, einer Messdüse und einem Pitot-Rohr (6) zur Durchflussmessung sowie einem Rotordurchflussmesser. (3)
Der Durchfluss kann mittels eines Absperrventils (2) eingestellt werden.
Der Druckverlust am Messelement kann über Druckanschlusspunkte mit Schnellkupplungen erfasst werden.
Diese Anschlusspunkte sind mit einem 6-Rohr-Wasserdruckmesser (4) verbunden, der mit einem Entlüftungsventil ausgestattet ist.
Der Durchfluss kann mit dem Basismodul für strömungsmechanische Experimente (Volumenstrommessung) gemessen werden.
Alle Komponenten des Versuchsaufbaus sind übersichtlich auf einer Rahmengrundplatte angeordnet.
Das Gerät ist für die Verwendung mit dem Basismodul für strömungsmechanische Experimente ausgelegt, welches die Wasserversorgung sicherstellt und die Volumenstrommessung ermöglicht.
4. Versuchsliste
Versuch 1: Kalibrierung des Durchflussmessers (Rotor-Durchflussmesser)
Versuch 2: Durchflussmessung mit Blende/Messdüse
Versuch 3: Durchflussmessung mit Venturi-Düse
Versuch 4: Durchflusskoeffizient
