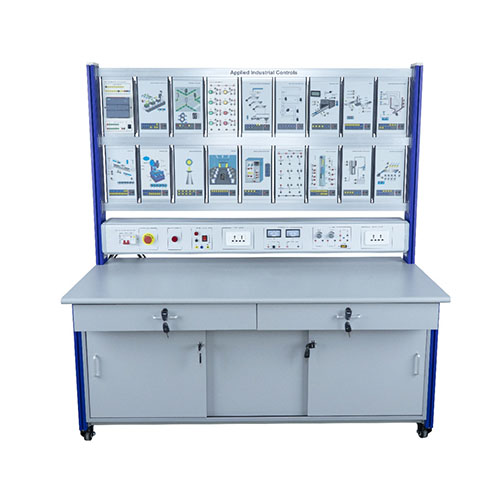

AF007E SPS-Trainer – Didaktische Ausrüstung für die Berufsausbildung – Elektrotechnische Schulungsausrüstung
I. Produktübersicht
1.1 Übersicht
Dieses Trainingsgerät umfasst eine Siemens 1200 SPS, Simulationsmodule und weitere Steuerungselemente. Anhand praktischer Übungen erlernen Sie die grundlegende Bedienung und Programmierung der S7-1200 SPS sowie die Anwendung der Programmiersoftware. Es fördert die entsprechenden Kenntnisse und Fertigkeiten der Lernenden und eignet sich für die Lehre und die Leistungsbeurteilung an Fachhochschulen, Berufsfachschulen, Berufsschulen und technischen Schulen.
1.2 Merkmale
(1) Die Trainingsplattform verfügt über eine Aluminiumprofil-Rahmenkonstruktion. Messgeräte und Netzteil sind integriert, die Trainingsschaltung und die Geräte sind in einem Hängegehäuse untergebracht. Die Einheiten sind flexibel, benutzerfreundlich und robust.
(2) Die Experimentierschaltung und die Geräte sind vollständig konfiguriert und können kombiniert werden, um die Schulungsinhalte verschiedener Kurse abzudecken.
(3) Die Trainingsplattform verfügt über ein umfassendes Sicherheitssystem.
II. Leistungsparameter
Eingangsleistung: Drehstrom, Fünfsystem, 380 V ± 10 %, 50 Hz
Gewicht: 190 kg
Abmessungen: 1650 mm × 850 mm × 1900 mm
Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C; relative Luftfeuchtigkeit < 85 % (25 °C).
III. Komponentenliste und detaillierte Beschreibung
3.1 Hauptteil
Nr. Bezeichnung
1 Experimentelles Hängeboxmodul
2 Netzteil
3 Versuchstisch
4 Schrank
5 Universalrolle
3.2 Netzteilkomponenten
Nr. Bezeichnung
1 Sicherung
2 Not-Aus-Schalter
3 Rote Lampe
4 AC240V-Ausgangsmodul
5 AC230V-Zweipol-Steckdose (6-polig)
6 DC-Amperemeter
7 DC-Voltmeter
8 DC-Stromregler
9 DC-Spannungsregler
3.3 Liste der Gerätekonfiguration
Nr. Bezeichnung Menge
Komponente 1 S7-1200 SPS-Hängebox 1
Komponente 2 Automatische Verpackungsproduktionslinie (Hängebox-Simulation) 1
Komponente 3 Ampel-Hängebox-Simulation 1
Komponente 4 Knopf-Hängebox 1
Komponente 5 Automatische Zuführungs- und Beladungs-Hängebox-Simulation 1
Komponente 6 Motorsteuerungs-Simulationsbox 1
Komponente 7 Temperaturregelungs-Hängebox-Simulation 1
Komponente 8 Manipulator-Hängebox-Simulation 1
Komponente 9 Verschiedene Flüssigkeitsmisch-Hängebox-Simulation Box 1
Komponente 10: Simulation der automatischen Briefsortiersteuerung (Hängebox 1)
Komponente 11: Simulation des Wasserstands eines Wasserturms (Hängebox 1)
Komponente 12: Simulation eines Aufzugsexperiments (Hängebox 1)
Komponente 13: Relaissteuerung (Hängebox 1)
Komponente 14: Simulation eines Verkaufsautomaten (Hängebox 1)
Komponente 15: Simulation eines Antwortsystems (Hängebox 1)
Komponente 16: Simulation einer Lichtanlage (Hängebox 1)
Komponente 17: Simulation der Steuerung eines Bearbeitungszentrums (Hängebox 1)
Komponente 18: Simulation eines Transportwagens (Hängebox 1)
3.4 Zubehör
Nr. Bezeichnung Menge
1 Digitalmultimeter 1
2 Netzwerkkabel 1,5 m 1
3 30-mA-Sicherung 3
4 10-A-Schutzrohr 3
5 Schwarzes 2-mm²-Elektrokabel 10
6 Rotes 2-mm²-Elektrokabel 10
7 Blaues 2-mm²-Elektrokabel 5
IV. Versuchsliste
Experiment 1: Simulation einer automatischen Verpackungsproduktionslinie
Experiment 2: Ampel Simulationsexperiment
Experiment 3: Simulationsexperiment zur automatischen Zuführung und Beladung
Experiment 4: Simulationsexperiment zur Motorsteuerung
Experiment 5: Simulationsexperiment zur Temperaturregelung
Experiment 6: Simulationsexperiment mit einem Manipulator
Experiment 7: Simulationsexperiment zur Mischung mehrerer Flüssigkeiten
Experiment 8: Simulationsexperiment zur Steuerung der automatischen Postsortierung
Experiment 9: Simulationsexperiment zum Wasserstand eines Wasserturms
Experiment 10: Simulationsexperiment mit einem Aufzug
Experiment 11: Simulationsexperiment mit einem Verkaufsautomaten
Experiment 12: Simulationsexperiment mit einem Reaktionssystem
Experiment 13: Simulationsexperiment mit einer Lichtanlage am Sky Tower
Experiment 14: Simulationsexperiment zur Steuerung eines Bearbeitungszentrums
Experiment 15: Simulationsexperiment zum Steuerungssystem eines Transportwagens
