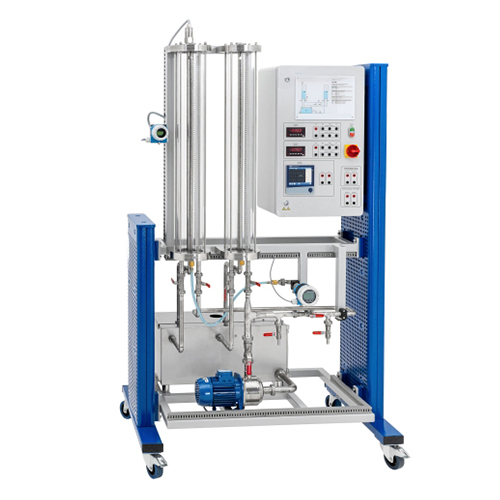

RT 306 Justierung von Füllstandssensoren Didaktische Ausrüstung Ausrüstung für die Berufsausbildung Ausrüstung für Fluidlabore

Kennenlernen verschiedener industrieüblicher Komponenten mit 4-20 mA Stromschleifenschnittstelle am Beispiel der Füllstandsmessung
Merkmale
- verschiedene Messprinzipien zur Füllstandsmessung
- industrielle 4...20 mA Messtechnik
Lernziele/Experimente
- Kennenlernen verschiedener industrieüblicher Komponenten mit 4...20 mA Stromschleifenschnittstelle
- Anschluss und praktische Handhabung von Komponenten mit 4...20 mA 2-Leiter-Schnittstelle in einer Stromschleife
Spezifikationen
[1] Einsatz und praktische Handhabung von industrieüblichen Komponenten mit 4...20 mA Stromschleifenschnittstelle
[2] verschiedene Messprinzipien zur Füllstandsmessung: Füllstandssensor, kapazitiv, und Drucksensor, piezoresistiv
[3] jeder Sensor mit einer analogen 4...20 mA Schnittstelle und einer HART Schnittstelle ausgestattet
[4] Stromschleifenanschlüsse herausgeführt mit Laborbuchsen an der Vorderseite des Schaltschranks
[5] 2-Kanal Linienschreiber mit Touchscreen-Bedienung
[6] USB-Schnittstelle zum Exportieren der Messdaten


Technische Daten
Pumpe
- max. Förderhöhe: 20,9m
- max. Durchfluss: 4,8m3/h
- Leistungsaufnahme: 0,73kW
- Drehzahl: 2850min-1
Füllstandssensor (kapazitiv)
- kalibriert: 40mm, 800mm
- Länge: 1016mm
- Betriebsspannung: 24VDC
- HART-Ausgang: 4...20mA
Drucksensor (piezoresistiv)
- kalibriert: 0mm WS, 800mm WS
- Überlast: 10bar
- Betriebsspannung: 24VDC
- HART-Ausgang: 4...20 mA
Messbereiche
- Druck: 0...1bar
- Füllstand: 40...800mm
230V, 50Hz, 1 Phase
230V, 60Hz, 1 Phase, 120V, 60Hz, 1 Phase
UL/CSA optional
LxBxH: 1280x790x2200mm
Gewicht: ca. 211kg
