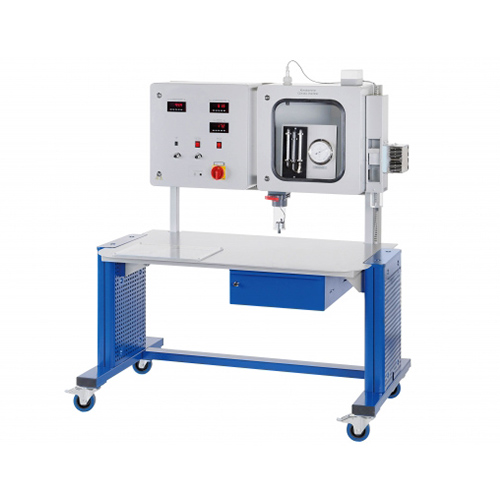

WL 201 Grundlagen der Feuchtemessung Didaktische Ausstattung Berufsbildungsausstattung Thermolaborausstattung
Klimakammer mit einstellbarer Luftfeuchtigkeit; Vergleich von vier Messmethoden
Merkmale
- verschiedene Messmethoden zur Messung der Luftfeuchtigkeit
- Klimakammer mit einstellbarer Luftfeuchtigkeit und transparenter Tür
Lernziele/Experimente
- Messmethoden zur Messung der Luftfeuchtigkeit
-- psychrometrische Luftfeuchtigkeitsmessung
-- hygrometrische Luftfeuchtigkeitsmessung
-- kapazitive Luftfeuchtigkeitsmessung
- charakteristische Größen zur Beschreibung der Luftfeuchtigkeit
- Zustandsänderungen feuchter Luft im h-x-Diagramm
- Bestimmung der relativen Luftfeuchtigkeit mit
-- Psychrometer
-- Haarhygrometer
-- Hygrometer mit Kunstfaser
-- kapazitivem Feuchtesensor
- Aufbau und Funktionsweise der Geräte
- Vergleich der Geräte
Spezifikationen
[1] verschiedene Messmethoden zur Messung der Luftfeuchtigkeit
[2] Klimakammer mit einstellbarer Luftfeuchtigkeit und transparenter Tür
[3] Befeuchtung über Ultraschallvernebler
[4] Entfeuchtung über Peltier-Kühlelement
[5] Ventilator zur Luftumwälzung
[6] 2 mechanische Geräte: Psychrometer, Haarhygrometer
[7] 2 elektronische Geräte: kapazitiver Sensor, Hygrometer mit Kunstfaser und kombiniertem Temperatursensor
Technische Daten
Luftbefeuchter
- Ultraschallzerstäuber
- Leistungsaufnahme: 21,6W
- Wassermangelsicherung
Luftentfeuchter
- Peltierelement
- Kühlleistung: 56,6W (50°C Umgebungstemperatur)
- Kühlfläche: 1600mm2
Haarhygrometer mit auslenkbarer Nadel
- Messbereich: 0...100% r. F.
Hygrometer mit Kunstfaser
- Ausgangsspannung: 0...10V
- Messbereiche: 0...100% r. F. / -30...80°C
Kapazitiver Sensor mit Digitalanzeige
- Ausgangsspannung: 0...10V
- Messbereich: 1...100% r. F.
Psychrometer mit Thermometer
- Messbereich: -10...60°C, Teilung: 0,5°C
230V, 50Hz, 1 Phase
120V, 60Hz, 1 Phase; 230V, 60Hz, 1 Phase
UL/CSA optional
LxBxH: 1400x800x1630mm
Gewicht: ca. 110kg
