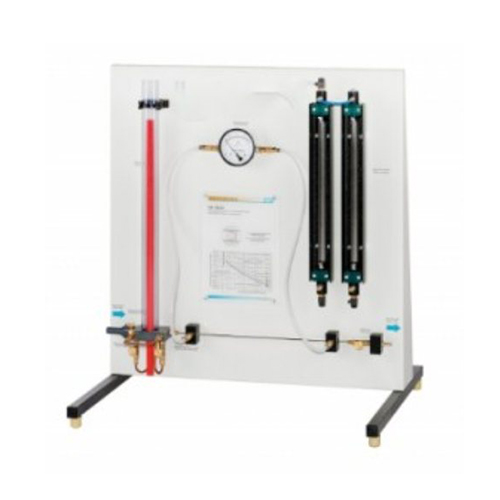

HM 150.01 Rohrreibung bei laminarer/turbulenter Strömung, Didaktik-Equipment, Berufsbildungs-Equipment, Strömungsmechanik-Laborausstattung
Bestimmung der kritischen Reynoldszahl
Merkmale
- Rohrreibungsverluste bei laminarer und turbulenter Strömung
- Bestimmung der kritischen Reynoldszahl
Lernziele/Experimente
- Messung des Druckverlusts bei laminarer Strömung
- Messung des Druckverlusts bei turbulenter Strömung
- Bestimmung der kritischen Reynoldszahl
- Bestimmung des Rohrreibungsfaktors
- Vergleich des tatsächlichen Rohrreibungsfaktors mit dem theoretischen Reibungsfaktor
Spezifikation
[1] Untersuchung der Rohrreibung bei laminarer oder turbulenter Strömung
[2] Transparenter Behälter mit Überlauf gewährleistet konstanten Wasservordruck im Rohrabschnitt für Experimente mit laminarer Strömung
[3] Durchflusseinstellung über Ventile
[4] Doppelrohrmanometer für Messungen bei laminarer Strömung
[5] Messuhrmanometer für Messungen bei turbulenter Strömung
[6] Durchflussbestimmung durch HM 150 Basismodul
[7] Wasserversorgung über HM 150 Basismodul oder Laborversorgung
Technische Daten
Rohrstück
- Länge: 400 mm
- Ø innen: 3 mm
Tank: ca. 2 l
Messbereiche
- Differenzdruck:
- 2 x 370 mm WS
- 1 x 0...0,25 bar
L x B x H: 850 x 680 x 930 mm
Gewicht: ca. 23 kg
