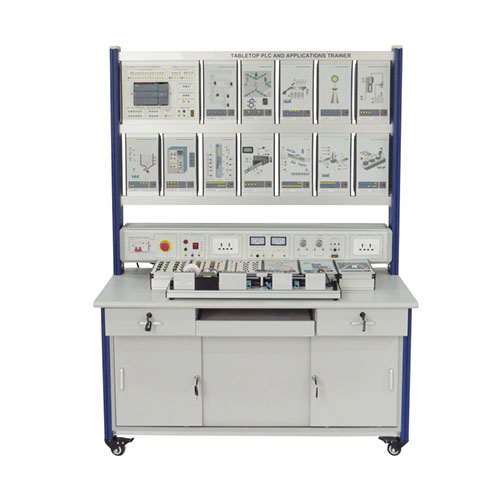

AF305E Tisch-SPS- und Anwendungstrainer – Didaktisches Lehrmittel für die Berufsausbildung – Elektrotechnik-Schulungsgerät
1. Gerätebeschreibung
1.1 Überblick
Dieses Trainingsgerät ist ein umfassendes Lehrmittel, das eine Siemens S7-1200 SPS-Steuerung und mehrere Simulationsmodule integriert. Es ermöglicht Studierenden, die grundlegenden Anwendungsmethoden, Programmierkenntnisse und die Bedienung der zugehörigen Programmiersoftware der S7-1200 SPS durch eine Reihe speziell entwickelter Experimente umfassend zu verstehen und zu beherrschen. Das Gerät eignet sich nicht nur für den praktischen Unterricht in Elektronik, Elektrotechnik, Automatisierung und verwandten Studiengängen an Fachhochschulen, Berufsfachschulen und technischen Schulen, sondern auch für die berufliche Ausbildung und Kompetenzbewertung. Durch diese Experimente verbessern die Studierenden ihr theoretisches Wissen und ihre praktischen Fähigkeiten und legen so ein solides Fundament für ihre zukünftige Berufstätigkeit.
1.2 Merkmale
(1) Konstruktion: Der Trainingsarbeitsplatz verfügt über eine stabile und langlebige Aluminiumprofil-Rahmenkonstruktion, die den Studierenden die Durchführung der Experimente erleichtert. Alle Messgeräte und Trainingsnetzteile sind in den Trainingsarbeitsplatz integriert, wodurch das gesamte Trainingssystem übersichtlich und effizient gestaltet ist. Die Versuchsschaltungen und -geräte sind in Form von Hängekästen angeordnet. Die Einheiten lassen sich flexibel kombinieren, sodass Studierende sie je nach Versuchsbedarf schnell austauschen und neu zusammenstellen können. Gleichzeitig reduziert diese Konstruktion das Risiko von Geräteschäden erheblich.
(2) Experimentelle Funktionen: Die Konfiguration der Versuchsschaltungen und -geräte ist sehr umfangreich und ermöglicht die Kombination verschiedener Elemente zur Abdeckung der praktischen Trainingsinhalte diverser Fächer. Studierende können so durch unterschiedliche Kombinationen verschiedene industrielle Steuerungsszenarien simulieren, beispielsweise automatische Verpackungslinien, Ampelsteuerungen, automatische Zuführung und Verladung usw. Ein solcher multifunktionaler Hängekasten bereichert die Lehrinhalte erheblich und hilft Studierenden, die Funktionsprinzipien komplexer Systeme zu verstehen.
(3) Sicherheit: Sicherheit hat bei der Entwicklung praktischer Trainingsgeräte stets oberste Priorität. Diese Trainingsplattform verfügt über ein umfassendes Sicherheitssystem mit Not-Aus-Schalter, Überlast- und Kurzschlussschutz sowie weiteren Sicherheitsvorkehrungen, um die Sicherheit der Studierenden während der Experimente zu gewährleisten. Darüber hinaus umfasst der Betriebsbereich der Anlage einen bestimmten Temperatur- und Feuchtigkeitsbereich, der einen stabilen Betrieb unter normalen Bedingungen gewährleistet.
Zusammenfassend bietet diese Trainingsanlage mit ihrem flexiblen Aufbau, der umfassenden Funktionsausstattung und der hohen Sicherheit den Studierenden eine ideale Lern- und Übungsplattform. Sie ermöglicht es ihnen, die SPS-Steuerungstechnik in einer sicheren Umgebung zu erlernen und anzuwenden.
2. Technische Parameter
Eingangsleistung: Einphasig, Dreileiter, 220 V ± 10 %, 50 Hz
Gewicht: < 100 kg
Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
Abmessungen: 1780 mm × 700 mm × 1300 mm
3. Komponentenliste und detaillierte Beschreibung
3.1 Hauptteil
Nr. Bezeichnung
1 Experimentelles Hängeboxmodul
2 Netzteil
3 Schrittmotor-/Gleichstrommotor-Steuerungsmodul
4 Übungsarbeitsplatz
3.2 Stromversorgungsteil
Nr. Bezeichnung
1 Leitungsschutzschalter
2 Not-Aus-Schalter
3 AC 220V K4-Ausgangsmodul
4 AC 220V europäische 6-polige Steckdose
5 Gleichstrom-Amperemeter
6 Gleichstrom-Voltmeter
7 Gleichstrom-Reglermodul
8 AC 220V europäische 6-polige Steckdose
3.3 Liste der Gerätekonfiguration
Nr. Bezeichnung Menge
Komponente 1 SPS-Modul, AF305E-SIEMENS-CPU 1
Komponente 2 AC-Motor-Steuerungssimulationsmodul, AF305E-01 1
Komponente 3 Ampelsteuerungssimulationsmodul, AF305E-02 1
Komponente 4 Briefsortiersteuerungssimulationsmodul, AF305E-03 1
Komponente 5 Turmlichtsteuerungssimulationsmodul, AF305E-04 1
Komponente 6 Wasser Simulationsmodul für automatische Füllstandsregelung, AF305E-05 1
Komponente 7 Simulationsmodul für Flüssigkeitsmischprozesse, AF305E-06 1
Komponente 8 Simulationsmodul für Verkaufsautomaten, AF305E-07 1
Komponente 9 Simulationsmodul für Aufzugssteuerung, AF305E-08 1
Komponente 10 Simulationsmodul für Temperaturregelung, AF305E-09 1
Komponente 11 Simulationsmodul für Materialtransport-AGVs, AF305E-10 1
Komponente 12 Simulationsmodul für Pick-and-Place-Roboterarme, AF305E-11 1
Komponente 13 Simulationsmodul für automatische Verpackungsproduktionslinien, AF305E-12 1
Komponente 14 Simulationsmodul für automatische Förderbandbeladung und -beladung, AF305E-13 1
Komponente 15 Simulationsmodul für Frässtationen, AF305E-14 1
Komponente 16 Simulationsmodul für Frage-Antwort-Systeme, AF305E-15 1
Komponente 17 Schrittmotor- und Gleichstrommotor-Steuermodul, AF305E-16 1
Komponente 18 Tasteneingabemodul, AF305E-SIEMENS-PB 1
Komponente 19 LED-/Lichtausgangsanzeigemodul, AF305E-SIEMENS-LP 1
Komponente 20 4-Wege-Relaismodul, AF305E-SIEMENS-RLY 1
3.4 Zubehör
Nr. Bezeichnung Menge
1 Hängeboxrahmen 1
2 Sicherungen 0,1 A/3 A/5 A 5 x 20 × 5 Stück, insgesamt 15
3 USB-Stick 1
4 Netzwerkkabel 2 m 1
5 2 mm² elektrische Sicherheitsverbindungskabel 100 cm 60
6 4 mm² elektrische Sicherheitsverbindungskabel 1 m, doppelseitig 3
4. Versuchsliste
Versuch 1 Simulation einer automatischen Verpackungsproduktionslinie
Versuch 2 Simulation einer Ampel
Versuch 3 Simulation einer automatischen Zuführung und Beladung
Versuch 4. Simulationsexperiment zur Motorsteuerung
5. Simulationsexperiment zur Temperaturregelung
6. Simulationsexperiment mit einem Manipulator
7. Simulationsexperiment zum Mischen mehrerer Flüssigkeiten
8. Simulationsexperiment zur Steuerung einer automatischen Briefsortieranlage
9. Simulationsexperiment zum Wasserstand eines Wasserturms
10. Simulationsexperiment mit einem Aufzug
11. Simulationsexperiment mit einem Verkaufsautomaten
12. Simulationsexperiment mit einem Summer
13. Simulationsexperiment mit der Beleuchtung eines Tianta
14. Simulationsexperiment zur Steuerung eines Bearbeitungszentrums
15. Simulationsexperiment zur Steuerung eines Materialtransportfahrzeugs
16. Steuerung eines Schrittmotors und eines Gleichstrommotors
