HFC1 Strahlenreaktionsgerät Didaktische Ausrüstung Berufsausbildungsausrüstung Mechanische Ausbildungsausrüstung
Beschreibung

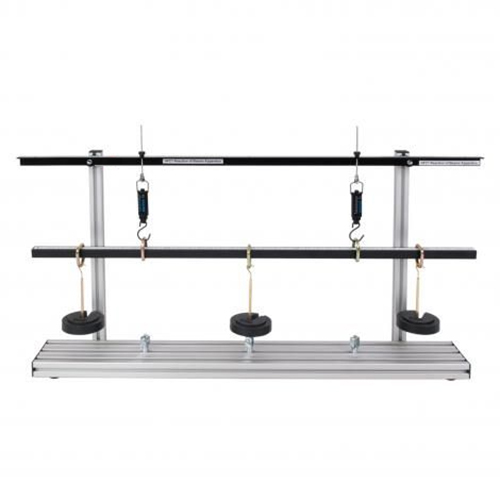

Ein horizontales Materialstück mit einem vertikalen Lastsystem wird als Balken bezeichnet. Er ist eine der grundlegendsten technischen Möglichkeiten zur Lastaufnahme. Äußere Kräfte wie die aufgebrachten Lasten und die Auflagerreaktionen des Balkens müssen im Gleichgewicht sein. Bei einem gegebenen Lastsystem lassen sich die Auflagerreaktionen anhand von Kraft- und Momentengleichungen berechnen. Diese Vorrichtung ist für einfache Experimente und Demonstrationen an einfach gelagerten Balken konzipiert. Ein auf einer Werkbank montierter Sockel trägt an beiden Enden zwei vertikale Säulen und einen hohen oberen Abschnitt zum Aufhängen von Komponenten. Ein U-Profilträger ist mittels Lastbügeln und zwei Federwaagen aufgehängt. Die Federwaagen dienen als Stützen und ermöglichen das direkte Ablesen der Reaktionen während des Versuchs. Weitere Bügel sind am Balken montiert, an dem die Lastaufhängungen befestigt sind. Diese Lastaufhängungen und Bügel können entlang des Balkens in zahlreiche Positionen bewegt werden, was dem Endanwender eine große Variationsbreite bietet. Der Balken verfügt über eine integrierte Linearskala zur genauen Positionierung von sich selbst und der Aufhängung. An der Basis der Vorrichtung sind drei Gabelköpfe befestigt. Diese ermöglichen die Aufhängung der Federwaagen unter dem Balken, um Ausleger und Hebel anzubringen.
Merkmale
Tischgerät
Einzelner Prüfbalken für Reaktionskräfte und Ausleger
Einfache Kraftmessung und -aufzeichnung
Verstellbare Spannweite
Kompletter Satz Gewichte und Aufhänger im Lieferumfang enthalten
Technische Daten
Basis: 1000 (L) x 120 (B) x 40 (H) mm
U-Profilbalken: 1041 mm lang
Integrierte lineare Skala: 1000 mm; 1 mm Auflösung
2 x Federwaagen: 10 kgf Bereich; 0,25 kgf Auflösung
Aufhängerbügel: 5 Stück
Lasthebe: 1 N x 3 Stück
Gewichte und Abmessungen
Gewicht: 8 kg
Länge: 1070 mm
Breite: 175 mm
Höhe: 560 mm
