HFC16 Spannungskoeffizientengerät Didaktische Ausrüstung Berufsausbildungsausrüstung Mechanische Ausbildungsausrüstung
Beschreibung

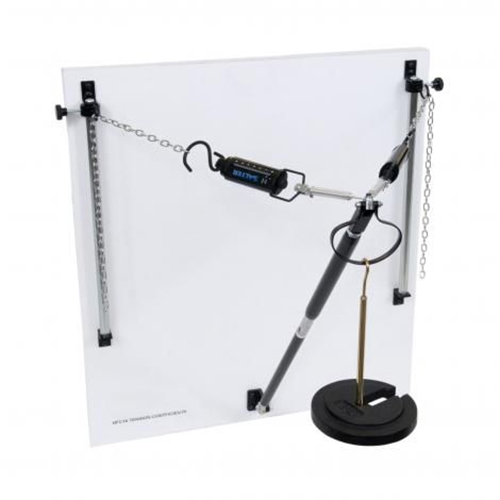

Die wandmontierte Vorrichtung besteht aus einer vertikalen Rückwand mit zwei Kettenverbindungen, die mit einem Ausleger verbunden sind. Ausleger und Verbindungen verfügen über direkt ablesbare Federwaagen zur Messung der inneren Kräfte. Ausleger und Verbindungen bilden eine dreieckige dreidimensionale Struktur. Die Unterseite des Auslegers ist schwenkbar an der vertikalen Rückwand befestigt. Die Kettenverbindungen verfügen über vertikale Haken, die unabhängig voneinander vertikal verstellt werden können. An der Verbindungsstelle zwischen den Verbindungen und dem Ausleger werden ein Lastaufhänger und Gewichte aufgehängt, um das System zu belasten. Nach der Belastung lassen sich Ausleger und Verbindungen unabhängig voneinander in den vorgespannten Zustand zurückverstellen.
Merkmale
In sich geschlossen
Wandmontage
Direkte Messung der Ausleger- und Zuglasten mittels Federwaage
Demonstriert die Anwendung des Spannungskoeffizienten zur dreidimensionalen Kraftmessung
Technische Daten
Vertikale Rückwand: 406 (B) x 15 (B) x 521 (H) mm
Auslegerwaage: 0–60 N, 1 N Auflösung
Federwaage Zug: 6 kgf, 0,1 kgf Auflösung
Gewichtssatz: 1 x 5 N, 2 x 10 N
1 x Lastaufhänger
Gewichte und Abmessungen
Gewicht: 4 kg
Länge: 410 mm
Breite: 460 mm
Höhe: 530 mm
