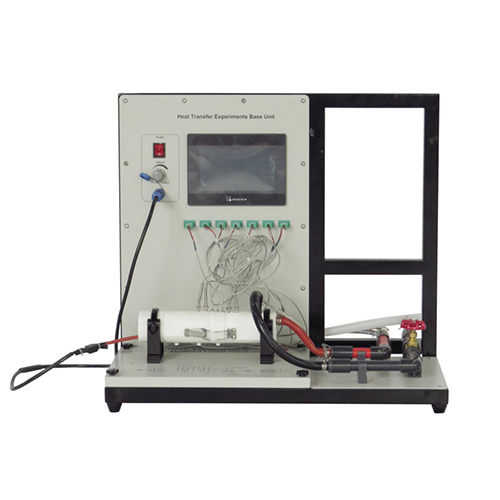

AFT122 Wärmeübertragungsexperimente – Basiseinheit – Didaktische Ausstattung – Berufsbildungsausstattung – Thermolaborausstattung
1. Gerätebeschreibung
1.1 Überblick
In der Natur finden ständig Energieumwandlungen statt, beispielsweise Wärmeübertragung von einer Oberfläche zur anderen. Unabhängig von der Art der Übertragung gilt jedoch immer der Energieerhaltungssatz. Dieser ist eines der grundlegenden Naturgesetze. Energie kann weder erzeugt noch vernichtet werden, sondern wird lediglich von einer Form in eine andere umgewandelt oder von einem Objekt auf ein anderes übertragen, wobei die Gesamtmenge an Energie unverändert bleibt. Folglich ändert sich auch die Gesamtmenge an Wärme nicht, sie wird lediglich übertragen. Die Wärmeübertragung selbst ist nicht direkt beobachtbar. Wie Wärme auf verschiedene Objekte übertragen wird, ist ein Forschungsgebiet, und die Gesetze der Wärmeübertragung stehen im Mittelpunkt unserer Forschung.
Um die Temperaturänderung während der Wärmeübertragung anschaulicher zu erfassen, haben wir die Geräte für Wärmeübertragungsexperimente sowie die passenden Modulkomponenten entwickelt und hergestellt. Die Modulkombinationen decken vielfältige experimentelle Anforderungen ab.
1.2 Merkmale
(1) Höhere Sicherheit Bei der Entwicklung dieses Produkts wurde die Sicherheit des Benutzers von Anfang an berücksichtigt. Es zeichnet sich durch eine hervorragende elektrische Anordnung und zuverlässige Erdung aus.
(2) Benutzerfreundlicher. Das Produkt ist modular aufgebaut. Sowohl die elektrische als auch die mechanische Struktur sind modular. Struktur und Funktionsprinzip sind klar und benutzerfreundlich.
(3) Ästhetisches Design. Das Produkt besticht durch sein integriertes Design. Es ist kompakt, formschön und dennoch funktionsreich. Dank des integrierten Designs stellt es extrem geringe Anforderungen an die Umweltverträglichkeit.
(4) Langlebiger. Das Produkt verwendet robuste und korrosionsbeständige Materialien, was die Lebensdauer des Geräts deutlich verlängert.
2. Technische Parameter
Eingangsleistung: Einphasig, dreiadrig, Wechselstrom 220 V.
Abmessungen: 700 mm × 530 mm × 650 mm
Gewicht: 35 kg
Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C; relative Luftfeuchtigkeit < 85 % (25 °C).
3. Komponentenliste
3.1 Hauptteil
Nr. Bezeichnung
1 Touchscreen
2 Einzelschalter
3 Leistungsregler
4 Anschluss für Heizungsstromversorgung
5 Temperatursensorschnittstelle
6 PT100-Temperatursensor
7 Heizung des Experimentiermoduls
8 Befestigungsschnalle
9 Austauschbarer Experimentierkasten aus Metall
10 Befestigungsknopf
11 Kaltwassereinlassventil
12 Kühlwasserrücklaufrohr
13 Kühlwassereinlassrohr
14 Standfuß
3.3 Ausstattungsliste
Nr. Bezeichnung Menge
Komponente 1 Austauschbarer Experimentierkasten aus Messing 1
Komponente 2 Austauschbarer Experimentierkasten aus Kupfer 1
Komponente 3 Austauschbarer Experimentierkasten aus Edelstahl 1
Komponente 4 Austauschbarer Experimentierkasten aus Aluminium 1
Komponente 5 Touchscreen-Display 1
Komponente 6 Experimentiermodul 1
3.4 Zubehör
Nr. Bezeichnung Menge
1 Software-CD 1
2 Netzwerkkabel 1
3 Wärmeleitpaste 1
4 Austauschbarer Experimentierkasten aus Kupfer 1
5 Austauschbarer Experimentierkasten aus Messing Experimentierkasten 1
6 Austauschbarer Experimentierkasten für Aluminiummetallmaterialien 1
7 Stromverlängerungskabel 1
4. Experimentliste
Experiment 1: Grundlegende elektrische Funktionsweise des Wärmeübertragungs-Experimentiergeräts verstehen
Experiment 2: Wärmeübertragungsexperiment mit Aluminiummetallmaterialien mithilfe des Moduls für lineare Wärmeleitung durchführen
Experiment 3: Wärmeübertragungsexperiment mit Edelstahlmetallmaterialien mithilfe des Moduls für lineare Wärmeleitung durchführen
Experiment 4: Wärmeübertragungsexperiment mit Kupfermetallmaterialien mithilfe des Moduls für lineare Wärmeleitung durchführen
Experiment 5: Wärmeübertragungsexperiment mit Messingmetallmaterialien mithilfe des Moduls für lineare Wärmeleitung durchführen
Experiment 6: Software-Datenerfassungsexperiment mit dem Modul für lineare Wärmeleitung durchführen
