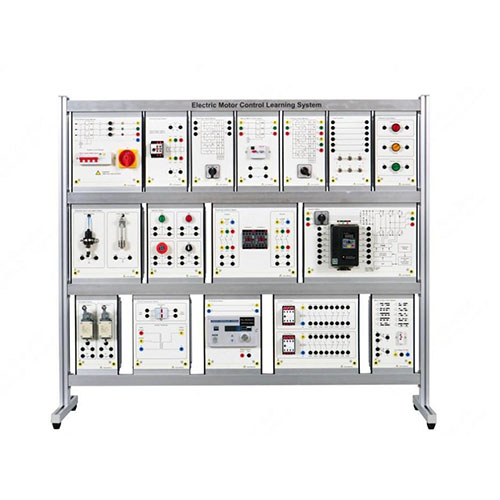

AF030E Lernsystem für die elektrische Motorsteuerung – Schulungsausrüstung für Elektriker

1. Produkteinführung
1.1 Produktbeschreibung
Das Lernsystem AF030E für die elektrische Motorsteuerung ist eine umfassende Trainingsplattform für die industrielle Elektrotechnik. Es vermittelt den Lernenden die Kernkompetenzen der Relaissteuerung, des Schaltungsdesigns, der Installation, der Fehlersuche und der Wartung von Wechselstrommotoren. Das System kombiniert industrietaugliche Hardware mit modularen Lerneinheiten und deckt so die gesamte Bandbreite der Motorsteuerungstechnik ab – von den Grundlagen bis hin zu fortgeschrittenen Themen.
1.2 Produktmerkmale
Das Lernsystem für die elektrische Motorsteuerung vermittelt die Relaissteuerung von Wechselstrommotoren in industriellen, gewerblichen und privaten Anwendungen.
Die Lernenden erwerben branchenrelevante Kenntnisse, darunter die Bedienung, Installation, Entwicklung und Fehlersuche von Wechselstrommotor-Steuerschaltungen für verschiedene Anwendungen.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Drehstrom, 5-adrig, 380 V ±10 %, 50 Hz
2.2 Abmessungen und Gewicht
Abmessungen: 1315 mm × 450 mm × 1160 mm
Gewicht: < 40 kg


3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptteil
Nr. Bezeichnung Menge
1 Modul 16
2 Rahmen 1
3.2 Modulteile
Nr. Bezeichnung Menge
1 AF030E-Bedienstation 1
2 AF030E-Steuerrelaisstation 1
3 AF030E-Anzeigeleuchtenstation 1
4 AF030E-Manueller Motorstarter 1
5 AF030E-Steuertransformatorstarter 1
6 AF030E-Begrenzerstation 1
7 AF030E-Druckpegelschalterstation 1
8 AF030E-Multifunktions-Zeitrelaisstation 1
9 AF030E-Wendeschützstation 1
10 AF030E-Überstromrelaisstation 1
11 AF030E-Wendeschalterstation 1
12 AF030E-Stern-Dreieck-Schalterstation 1
13 AF030E-Gleichstrombremsstation 1
14 AF030E-Frequenzumrichterstation 1
15 AF030E-Manuelle Fehlereinfügungsstation 1
16 AF030E-Drehstrom-Leistungsschalter 1
3.3 Produktzubehör
Nr. Bezeichnung Menge
1 Industrielles Sicherheitsschloss, Schlossbalkendurchmesser: 6 mm, Innenhöhe des Balkens: 38 mm, zwei Schlüssel, offen, rot 1
2 Sicherungsröhre 10 A 5 x 20 5
3 Sicherungskern 1 A 5
4 Sicherheitskabel 4 mm², 1 m, doppelseitig, rot 10
5 Sicherheitskabel 4 mm², 1 m, doppelseitig, grün 10
6 Sicherheitskabel 4 mm², 1 m, doppelseitig, gelb 10
7 Sicherheitskabel 4 mm², 1 m, doppelseitig, schwarz 10
8 Sicherheitskabel 4 mm², 1 m, doppelseitig, blau 10
9 Sicherheitskabel 4 mm², 1 m, doppelseitig, zweifarbig 5
10 Digitalmultimeter UA9205 1
11 Elektriker-Werkzeugkasten, enthält 17 Werkzeuge 1
12 Industriestecker (weiblich) 1
13 Netzkabel 1
3.4 Produktmodul-Einführung
4. Liste der Produktlehrversuche (siehe Versuchsanleitung für Details)
(1) Testversuch mit Frequenzumrichtermotor
(2) Zeitrelaissteuerung Motor-Stern-Dreieck-Starttestversuch
