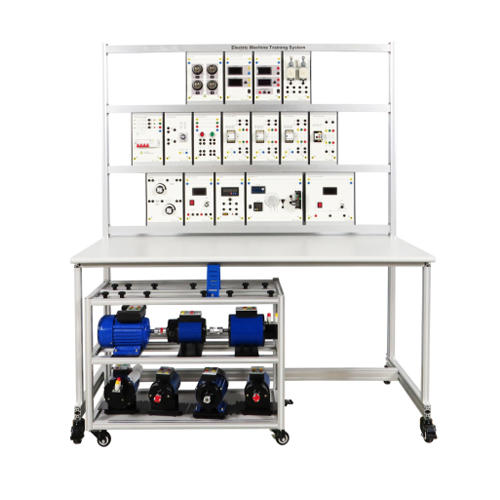

AF300E Trainingssystem für elektrische Maschinen Didaktische Ausrüstung Ausrüstung für die berufliche Ausbildung Ausrüstung für die elektrische Ausbildung
1. Produkteinführung
1.1 Produktbeschreibung
Das Motorik-Trainingssystem eignet sich für Experimente und Tests zur Entwicklung und zum Training motorischer Fähigkeiten.
Das Motorik-Trainingssystem umfasst in der Regel verschiedene Motortypen wie Gleichstrommotoren, Wechselstrommotoren (einschließlich Asynchronmotoren, Synchronmotoren usw.), Schrittmotoren, Servomotoren usw. sowie die dazugehörigen elektrischen Steuergeräte und Prüfgeräte. Dank dieses umfassenden Designs erfüllt das System die Anforderungen von Lehr- und Trainingseinheiten auf verschiedenen Niveaus. Gleichzeitig ist das System modular aufgebaut, lässt sich leicht erweitern und aufrüsten und lässt sich an unterschiedliche Lehrpläne und Projektanforderungen anpassen.
1.2 Produktmerkmale
Das Motorik-Trainingssystem wurde bei der Entwicklung umfassend auf Sicherheit ausgelegt und verfügt über verschiedene Schutzmechanismen wie Überlastschutz, Kurzschlussschutz und Leckageschutz. Darüber hinaus ist das System mit umfassenden Sicherheitsanweisungen und Warnschildern ausgestattet, um die persönliche Sicherheit und die Sicherheit der Geräte der Schüler während des Trainings zu gewährleisten.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Dreiphasig AC 380 V/50 Hz
2.2 Abmessungen und Gewicht
Abmessungen: 1700 mm × 750 mm × 1900 mm
Gewicht: < 232 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Produkthauptteil
Nr. Bezeichnung
1 Rahmen
2 Motor
3 Universalrad
4 Tisch
3.2 Elektrisches Produktteil
Nr. Bezeichnung
1 Lampenlastmodul
2 AC-Messmodul
3 DC-Messmodul
4 Endschaltermodul
5 Hauptstrommodul
6 Zeitschaltuhrmodul
7 Tastenmodul
8 AC-Schützmodul
9 Thermorelaismodul
10 Rheostatmodul
11 DC-Motorsteuermodul
12 Drehzahlmessermodul
13 Schrittmotormodul
14 Drehzahlmessergeneratormodul
3.3 Produktzubehör
Nr. Name
1 Sicherung 5A 5*20
2 Sicherung 10A 5*20
3 4mm Sicherheitskabel 1m, rot
4 4mm Sicherheitskabel 1m, grün
5 4mm Sicherheitskabel 1m, gelb
6 4mm Sicherheitskabel 1m, schwarz
7 4mm Sicherheitskabel 1m, blau
8 4mm Sicherheitskabel 1m, zweifarbig
9 Sicherung 6A 5*20
10 Sicherung 2A 5*20
11 Sicherung 0,5A 5*20
4. Produktkonfigurationsliste
Nr. Name Anzahl
1 Lampenlastmodul 1
2 AC-Messmodul 1
3 DC-Messmodul 1
4 Endschaltermodul 1
5 Hauptstrommodul 1
6 Zeitschaltuhrmodul 1
7 Tastermodul 1
8 AC-Schützmodul 3
9 Thermorelaismodul 1
10 Rheostatmodul 1
11 DC-Motorsteuerung Modul 1
12 Drehzahlmessermodul 1
13 Schrittmotormodul 1
14 Drehzahlgeneratormodul 1
15 Sicherung 5A 5*20 10
16 Sicherung 10A 5*20 10
17 4mm Sicherheitskabel 1m doppelseitig rot 15
18 4mm Sicherheitskabel 1m doppelseitig grün 15
19 4mm Sicherheitskabel 1m doppelseitig gelb 15
20 4mm Sicherheitskabel 1m doppelseitig schwarz 15
21 4mm Sicherheitskabel 1m doppelseitig blau 15
22 4mm Sicherheitskabel 1m doppelseitig zweifarbig 10
23 Sicherung 6A 5*20 10
24 Sicherung 2A 5*20 10
25 Sicherung 0,5A 5*20 10
5. Liste der Produktlehrversuche (Details siehe Experimentieranleitung)
(1) Anlaufkontrolle Experiment
(2) Experiment zur Selbsthemmung
(3) Experiment zur Verriegelung des Vorwärts- und Rückwärtsgangs eines Motors
(4) Experiment mit einem Einweg-Synchrongenerator
(5) Experiment zur Messung der Motordrehzahl
(6) Experiment zur Messung von Wechselspannung und -strom
(7) Experiment zum Antrieb eines Gleichstrommotors
(8) Experiment zum Testen eines Schrittmotors
