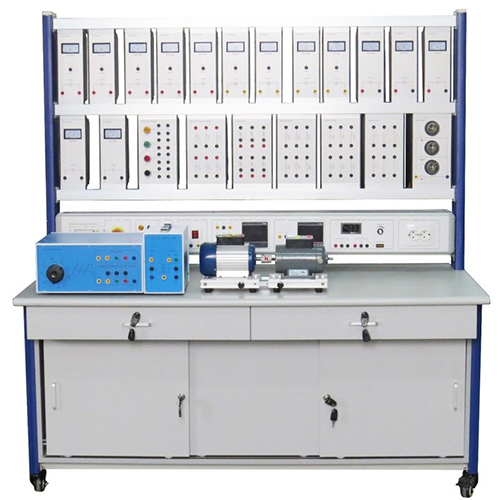

AFE2006 Elektrotechnik Werkbank Lehrmittel Berufsbildung Elektrische Werkbank
Leistung: 220 bis 380 Volt
Inklusive: Transformator, Amperemeter, Voltmeter,
Spulen, Kondensatorbank, Gleichrichterdioden, Kondensator, Widerstand, Halogenlampen und Schalter
Leistung: 1,5 Kilovoltampere
Typ: Dreiphasig
Zusätzliche Eigenschaften: Messung von Stromkreisen möglich.
Der Anschluss muss über Bananenstecker erfolgen.
Die Station muss eine Bancada-Station sein.
Sie muss den Einbau von Lehrmodulen ermöglichen.
Sie muss die Analyse von Phänomenen mit elektrischen und magnetischen Feldern ermöglichen.
Physikalisches Verständnis von Wechselstrom und Stromgeneratoren
weiterführen
Es muss die Analyse und den Aufbau von RLC-Schaltungen mit Widerständen, Kondensatoren, Induktivitäten und Lampen ermöglichen.
Die Kirchhoffschen Knoten- und Maschengesetze.
Die Reihen- und Parallelschaltung von Kondensatoren, Induktivitäten und Widerständen.
Das Transformationsverhältnis der Größen Spannung, Strom und Leistung in Transformatoren.
Ein Transformatormodul.
Zwei Amperemetermodule (0,5 A AC).
Zwei Amperemetermodule (1 A AC).
Ein Amperemetermodul (5 A AC).
Drei Amperemetermodule (1 A AC).
Ein Amperemetermodul (5 A AC).
Zwei Voltmetermodule (30 V DC).
Ein Voltmetermodul (60 V DC).
Ein Voltmetermodul (60 V AC).
Ein Voltmetermodul (250 V AC).
Zwei Induktivitätsmodule (220 V AC).
Ein Kondensatormodul (250 V AC).
Mindestens zwei 220-V-Wechselstrom-Induktormodule sind erforderlich.
Mindestens ein 220-V-Wechselstrom-Induktormodul ist erforderlich.
Ein Diodenmodul mit sechs 6-A-Gleichrichterdioden (1000 V) ist erforderlich.
Ein Modul mit einem 63-V-Elektrolytkondensator ist erforderlich.
Ein Widerstandsmodul ist erforderlich.
Drei Lampenmodule mit je einer 220-V-Wechselstrom-Halogenlampe sind erforderlich.
Ein Schaltermodul mit vier Schaltern ist erforderlich.
Die Stromquelle muss gegen Kurzschluss, Überlast und elektrischen Schlag geschützt sein.
Die Module müssen mindestens Schutzart IP20, Bauart TS und eine dauerhafte Kennzeichnung mit rückseitigem Verschluss aufweisen.
Die Module müssen werkzeuglos montiert werden können.
Die Installation und Inbetriebnahme der Anlage sind im Leistungsumfang enthalten.
Schulungen zur Bedienung und Handhabung der Anlage sind im Leistungsumfang enthalten.
