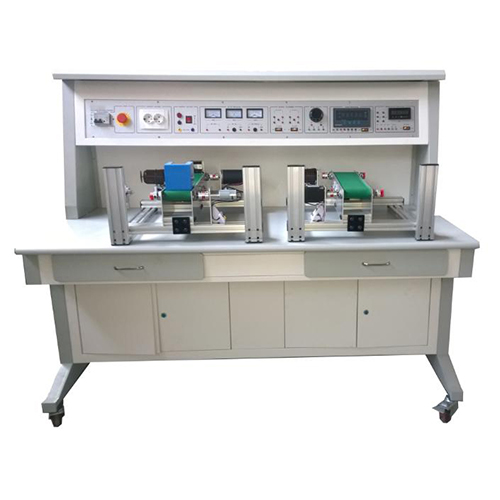

AF190E Elektromechanisches Steuerungssystem-Trainingsgerät – Didaktisches Gerät für die Berufsausbildung – Elektrotechnisches Trainingsgerät
1.1 Einleitung
Dieses Trainingsgerät beinhaltet verschiedene Gleichstrommotoren. Durch Experimente lernen die Lernenden die Eigenschaften von Gleichstrommotoren kennen, beherrschen deren Steuerungsprinzipien und -modi und erwerben so ihre technischen Fähigkeiten und Kenntnisse. Das Trainingsgerät eignet sich für Schülerinnen und Schüler von Berufsschulen, Fachschulen und Hochschulen mit den Schwerpunkten Elektrotechnik, Elektronik, Mechatronik usw.
(1) Der Trainingsarbeitsplatz besteht aus einem Aluminium-Säulenrahmen und beinhaltet einen Messkasten und einen Leistungskasten.
Zum Testen und Messen technischer Parameter ist er benutzerfreundlich und robust.
(2) Ausgestattet mit Motoren können die Lernenden verschiedene Kombinationen erstellen und so vielfältige Trainingsinhalte abdecken.
(3) Der Trainingsarbeitsplatz verfügt über ein hohes Sicherheitssystem. 2 Technische Parameter
(1) Eingangsleistung: Einphasig, dreiadrig, 220 V, 50 Hz
(2) Abmessungen: 1600 mm × 800 mm × 1300 mm
(3) Gesamtleistung: < 2,0 kVA
(4) Gewicht: < 250 kg
(5) Betriebsumgebung:
Umgebungstemperatur: -10 °C bis +40 °C
Relative Luftfeuchtigkeit: < 85 % (25 °C)
3 Produktbestandteile
3.1 Schaltschrank
Der Schaltschrank besteht aus einer geschlossenen Aluminiumkonstruktion.
3.2 Übungsarbeitsplatz
Der Übungsarbeitsplatz ist mit einer feuerfesten Oberfläche versehen, sehr robust und bruchfest und hat ein ansprechendes Design. 3.3 Stromverteiler
(1) Einphasig, dreiadriger Stromeingang, geprüft mit Fehlerstromschutzschalter, mit Not-Aus-Taster zum Abschalten der Stromzufuhr im Notfall.
(1) Der Verteiler verfügt über ein Spannungsmessgerät, ein Strommessgerät, ein Leistungsmessgerät und ein weiteres Leistungsmessgerät.
(3) Ausgestattet mit Kontrollleuchte, europäischem Netzstecker und Sicherheitssteckdosen.
(4) Interne Wechselstrom- und Gleichstromwicklung mit Kurzschlussschutz.
4 Schulungsinhalte
4.1 Experiment mit Gleichstrom-Schrittmotoren
(1) Statische Prüfung eines Gleichstrom-Schrittmotors
(2) Funktionsprinzip und Betriebsprüfung eines Gleichstrom-Schrittmotors
(3) Regelung eines Gleichstrom-Schrittmotors im offenen Regelkreis
(4) Regelung eines Gleichstrom-Schrittmotors im geschlossenen Regelkreis
(5) Lastlauf eines Gleichstrom-Schrittmotors
(6) Drehzahlregelung eines Gleichstrom-Schrittmotors
4.2 Experiment mit Gleichstrommotoren
(1) Funktionsprinzipien von Gleichstrommotoren
(2) Statische Prüfung eines Gleichstrommotors
(3) Lauflauf eines Gleichstrommotors
(4) Drehzahlregelung eines Gleichstrommotors im offenen Regelkreis
(5) Drehzahlregelung eines Gleichstrommotors im geschlossenen Regelkreis
(6) Lastlauf eines Gleichstrommotors
(7) Drehzahlregelung eines Gleichstrommotors
4.3 Experiment mit Gleichstrom-Servomotoren
(1) Funktionsprinzipien von Gleichstrom-Servomotoren
(2) Statische Prüfung eines Gleichstrom-Servomotors
(3) Anschluss und Betrieb eines Gleichstrom-Servomotors
(4) Messung der Betriebsparameter eines Gleichstrom-Servomotors
(5) Funktionsprinzipien und Betriebseigenschaften der Ansteuersteuerung eines Gleichstrom-Servomotors
(6) Bremsverhalten eines Gleichstrom-Servomotors
(7) Betriebseigenschaften von Servomotoren im offenen Regelkreis
(8) Betriebseigenschaften von DC-Servomotoren im geschlossenen Regelkreis
(9) Drehzahlregelung von DC-Servomotoren
4.4 Experimente mit automatischen Synchronmotoren
(1) Funktionsprinzip und Eigenschaften von automatischen Synchronmotoren
(2) Statische Prüfung von automatischen Synchronmotoren mit verschiedenen Regelungstypen
(3) Funktionsprüfung von automatischen Synchronmotoren mit verschiedenen Regelungstypen
(4) Winkeländerungsprüfung von automatischen Synchronmotoren
4.5 Umfassende Experimente zur Mechatronik
(1) Drehmomentprüfung von Riemenantrieben
(2) Prüfung der linearen Wegsteuerung von Riemenantrieben
(3) Belastungsprüfung von Riemenantrieben
(4) Synchronbetrieb von Riemenantrieben (Stufe 2)
(5) Servobetrieb von Riemenantrieben (Stufe 2)
(6) Wegmessung mit elektromagnetischen fotoelektrischen Sensoren
