AF315E Elektrotechnisches Know-how-Trainingsset – Didaktisches Material für die Berufsausbildung im Bereich Elektrotechnik
1 Produktübersicht
1.1 Übersicht
Dieses Produkt eignet sich für die Aus- und Weiterbildung von Elektrikern (Grund-, Mittel- und Expertenniveau). Die praktische Bedienung von Motorsteuerkreisen ist eine unverzichtbare Fertigkeit und muss von Elektrikern aller Qualifikationsstufen beherrscht werden. Es entspricht den Vorgaben des Arbeitsministeriums und umfasst die Prüfungs- und Bewertungskriterien gemäß dem „Standard für elektrotechnische Fachkräfte“ und dem „Zertifikat für elektrische Betriebsabläufe“. Das Set dient der allgemeinen Beurteilung und Bewertung von Elektrikern und beinhaltet Experimente mit Motorsteuerkreisen sowie praktische Verdrahtungsübungen.
Um die grundlegenden Fertigkeiten und Verdrahtungskenntnisse der Studierenden praxisnah zu fördern, bereichert das elektrotechnische Trainingsset den praktischen Unterricht erheblich, verbessert dessen Qualität und ermöglicht es den Studierenden, sich schnell praktische Bedienungs- und Verdrahtungsfertigkeiten anzueignen. Dadurch wird die praktische Ausbildung erleichtert. Es eignet sich für die Lehre und die Leistungsbeurteilung in entsprechenden Studiengängen an höheren Berufsfachschulen, Berufsschulen, weiterführenden Berufsschulen und technischen Schulen.
Es kann zur Vermittlung multidisziplinärer elektrotechnischer Kompetenzen, Installationstechnik und Fehleranalyse eingesetzt werden und ermöglicht die Durchführung von Experimenten sowie die Vermittlung von Grundlagen-, Fach- und umfassenden Fertigkeiten in der Elektrotechnik und verwandten Fachbereichen. Darüber hinaus kann es für die Unterrichtsplanung, die Leistungsbeurteilung im Bereich Elektrotechnik, die Kompetenzbewertung usw. verwendet werden. Von allgemeinen Beleuchtungsschaltungen bis hin zu geschlossenen Regelkreisen – mit diesem Gerät lassen sich Experimente durchführen. Die Trainingsmethode ist standardisiert und bietet hohe Flexibilität.
1.2 Ausstattung
(1) Ausgestattet mit einem Einphasen-Wattstundenzähler, Fehlerstromschutzschalter, Schütz, Relais, Thermorelais, Endschalter, Taster, Signallampe, Umschalter, Voltmeter, Amperemeter und einem Dreiphasen-Vierleiter-Wattstundenzähler. Um die Lebensdauer der elektrischen Geräte zu verlängern und den Materialverbrauch zu reduzieren, sind die Kontakte jedes Geräts an Klemmenblöcke angeschlossen. Die Studierenden müssen lediglich an den Klemmenblöcken üben, um die Langlebigkeit der elektrischen Komponenten zu gewährleisten. Der Übungsschrank verfügt außerdem über einen eingebauten Motor, mit dem verschiedene Experimente durchgeführt werden können.
(2) Der Motor ist vollständig ausgestattet und kann in Kombination mit anderen Komponenten zur Abdeckung der Schulungsinhalte verschiedener Kurse eingesetzt werden.
(3) Die Übungsplattform verfügt über ein umfassendes Sicherheitssystem.
2 Leistungsmerkmale
(1) Eingangsspannung: Drehstrom, Fünfleiter, 380 V ± 10 %, 60 Hz
(2) Abmessungen: 720 mm × 550 mm × 1800 mm
(3) Gesamtleistung: < 1,5 kVA
(4) Gewicht: < 150 kg
(5) Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
3 Produktzusammensetzung

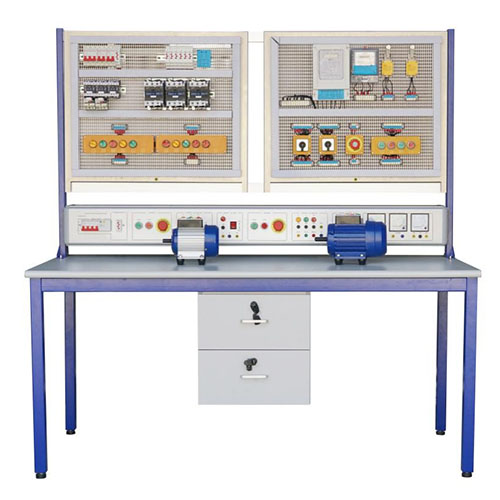

3.1 Rahmen
1. Leistungskasten 9. Drehstromzähler
2. Kontrollleuchte 10. Einphasenzähler
3. Thermomagnetisches Relais 11. Endschalter
4. Wechselstromschütz 12. Einphasenmotor
5. Leistungsschalter 13. Drehstrommotor
6. Phasenschutzrelais 14. Stern-Dreieck-Startschalter
7. Wechselstromschütz 15. Drehrichtungsumschalter
8. Stern-Dreieck-Anlaufrelais 16. Not-Aus-Taster
3.2 Komponenten des Leistungskastens
1. Leistungsschalter
2. Unterspannungsschutz
3, 8. Starttaste
4, 9. Stopptaste
5, 10. Not-Aus-Taster
6, 11. Drehstromausgang und -anzeige
7, 12. Einphasenausgang mit Bedienungsanleitung
13, 14. Wechselstromvoltmeter
15. Wechselstromamperemeter
3.3 Zusatzgeräte
(1) Einphasen-Kondensatormotor
(2) Drehstrom-Asynchronmotor
(3) Hilfskontakt des Wechselstromschützes
(4) Sicherheitsanschlusskabel
4. Schulungsinhalte vervollständigen
Versuch 1: Direktanlaufsteuerung eines Drehstrom-Asynchronmotors
Versuch 2: Tippanlaufsteuerung eines Drehstrom-Asynchronmotorschützes
Versuch 3: Selbsthemmende Steuerschaltung eines Drehstrom-Asynchronmotorschützes
Versuch 4: Selbsthemmende Steuerschaltung eines Drehstrom-Asynchronmotorschützes mit thermomagnetischem Schutz
Versuch 5: Tipp- und Daueranlauf-Hybrid-Vorwärtssteuerung
Versuch 6: Manuelle Stern-Dreieck-Anlaufsteuerung
Versuch 7: Automatische Stern-Dreieck-Anlaufsteuerung
Versuch 8: Vorwärts- und Rückwärtssteuerung mit Wendeschalter
Versuch 9: Vorwärts- und Rückwärtssteuerung eines selbsthemmenden Drehstrom-Asynchronmotorschützes
Versuch 10: Vorwärts- und Rückwärtssteuerung eines selbsthemmenden Drehstrom-Asynchronmotorschützes per Knopfdruck
Versuch 11: Vorwärts- und Rückwärtssteuerung eines doppelt selbsthemmenden Drehstrom-Asynchronmotors Motor
Experiment 13: Fern- und Lokalsteuerung eines Drehstrom-Asynchronmotors
Experiment 14: Steuerschaltung für Vorwärts- und Rückwärts-Tippanlauf eines Drehstrom-Asynchronmotors
Experiment 15: Automatische Rundlauf-Steuerschaltung für Werkbank
Experiment 16: Automatische Pendelsteuerung mit Tippbetrieb
Experiment 17: Steuerschaltung für Einweg-Motoranlauf
Experiment 18: Installationsschaltung eines Einphasen-Wattstundenzählers
Experiment 19: Installation eines Dreiphasen-Vierleiter-Wattstundenzählers (Direktanschluss)
Experiment 20: Installationsschaltung eines Voltmeters und Amperemeters
