AF311E Zusatzschutzrelais – Didaktische Ausrüstung – Berufsbildungsausrüstung – Elektrotechnik-Ausbildungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung
Das Stromnetz ist eine Schlüsselinfrastruktur der modernen Gesellschaft. Es transportiert elektrische Energie effizient und zuverlässig zum Endverbraucher durch Stromerzeugung, -übertragung, -umwandlung, -verteilung und -verbrauch. Mit dem technologischen Fortschritt entwickelt sich das Stromnetz hin zu intelligenten, umweltfreundlicheren und effizienteren Systemen. Im Betrieb des Stromnetzes sind häufig Hilfsschutzsysteme zur Überwachung des Betriebszustands vorhanden. Diese dienen hauptsächlich der Erkennung und Behebung spezifischer Fehler oder Störungen, um die Zuverlässigkeit des Hauptschutzsystems zu erhöhen. Das Zusatzschutzrelais ist eines dieser Hilfssysteme. Seine Hauptfunktionen umfassen: (1) Fehlererkennung: Identifizierung von Störungen wie Kurzschluss, Überlast und Erdschluss; (2) Signalausgabe: Nach Erkennung eines Fehlers sendet es ein Signal an den Leistungsschalter oder das Steuerungssystem, um die Schutzmaßnahmen auszulösen; (3) Backup-Schutz: Bereitstellung einer zusätzlichen Schutzebene bei Ausfall des Hauptschutzes.
1.2 Produktmerkmale
1. Das Produkt zeichnet sich durch hervorragende elektrische Sicherheit, ein exzellentes Schutzdesign und zuverlässige Erdung aus.
2. Das Produkt besticht durch sein ansprechendes und schlichtes Design.
3. Dank Korrosionsschutz und der robusten, langlebigen Materialien ist das Produkt besonders langlebig.
4. Das Produkt bietet vielfältige Experimentiermöglichkeiten für abwechslungsreiche Lehrpraktika.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Drehstrom, 5-adrig, 380 V Wechselstrom
Parameter Drehstrom-Käfigläufermotor: Dreieck-/Sternschaltung; Spannung: 380/660 V, 50 Hz; Drehzahl: 1500 U/min; Leistung: 300 W
Parameter Drehstrom-Synchrongenerator: Leistung: 300 W; Erregerspannung: 12–24 V Gleichstrom; Drehzahl: 1500 U/min; Schaltung: Sternschaltung; Generatorspannung: 380 V
Arbeitsbedingungen: Umgebungstemperatur -10℃～+40℃, relative Luftfeuchtigkeit < 85 % (25℃).
2.2 Abmessungen und Gewicht
Abmessungen 1: 1580 mm × 610 mm × 650 mm
Gewicht 1: 81 kg
Abmessungen 2: 830 mm × 280 mm × 370 mm
Gewicht 2: 24 kg

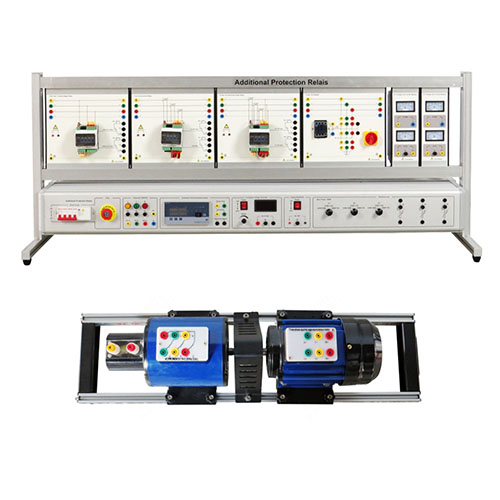

3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptkomponenten
Nr. Bezeichnung Menge
1 Aluminiumlegierungsrahmen 1
2 Leistungsgehäuse 1
3 Drehstrom-Synchrongenerator 1
4 Drehstrom-Käfigläufermotor 1
3.2 Elektrische Komponenten
Nr. Bezeichnung Menge
1 Überspannungs-/Unterspannungsrelais 1
2 Überstromrelais 1
3 Leistungs- und Rückleistungsrelais 1
4 Netzmodul 1
5 Wechselstrom- und Spannungsmesser 2
6 Leistungsschalter 1
7 Not-Aus-Schalter 1
8 Netzregler 1
9 Drehstromausgang 1
10 Erregerspannungsregler 1
11 24-V-Gleichstromausgang 1
12 Einstellbares Lastmodul 3
3.3 Produktzubehör
Nr. Bezeichnung Menge
1 4-mm-Sicherheitsanschlusskabel 1 m grün 10
2 4-mm-Sicherheitsanschlusskabel 1 m gelb 10
3 4-mm-Sicherheitsanschlusskabel 1 m schwarz 10
4 4-mm-Sicherheitsanschlusskabel 1 m blau 5
5 4-mm-Sicherheitsanschlusskabel 1 m zweifarbig 5
6 4-mm-Sicherheitsanschlusskabel 1 m rot 10
7 2-mm-Sicherheitsanschlusskabel 1 m rot und schwarz 8
8 DB9-Anschlussleitung 1
9 U-Brücke 4-mm-Sicherheitsanschlusskabel schwarz 1
10 USB-Konverter 485 1
11 Sicherung 3 A 5 x 20 5
12 Sicherung 4 A 5 x 20 10
13 Sicherung 5 A 5 x 20 10
14 Software-USB-Stick 1
15 Zhongzhi-Kommunikationsschnittstellen-Konvertermodul 1
16 Phasenprüfer 1
17 Motorbasis 1
18 Industriesteckdose 1
4. Liste der Produktlehrversuche (Details siehe Versuchsanleitung)
(1) Verdrahtung und experimentelle Demonstration des Überspannungs-/Unterspannungsrelaismoduls
(2) Verdrahtung und experimentelle Demonstration des Überstromrelaismoduls
(3) Verdrahtung und experimentelle Demonstration des Leistungs- und Rückleistungsrelais
