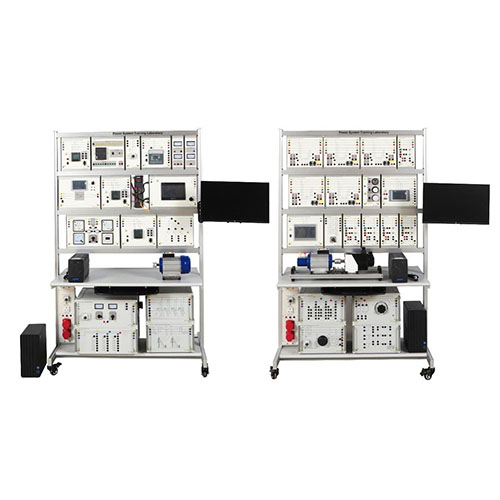

AF310E Trainingslabor für Stromversorgungssysteme – Didaktische Ausrüstung – Berufsausbildungsausrüstung – Elektrotechnische Ausbildungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung
Das Trainingslabor für Stromversorgungssysteme ist ein Lehrmittel zur Simulation des Betriebs von Stromversorgungssystemen, zur Fehleranalyse, zum Schutz und zur praktischen Betriebsführung. Im Folgenden werden die gängigen Versuchsgeräte, ihre Funktionen und Anwendungsszenarien beschrieben:
(1) Grundlegende Simulationsausrüstung für Stromversorgungssysteme: Simulation des gesamten Prozesses der Stromerzeugung, -übertragung, -verteilung und des -verbrauchs, um Studierenden das Verständnis der grundlegenden Struktur und der Funktionsprinzipien von Stromversorgungssystemen zu erleichtern. Typische Ausrüstung umfasst:
Generatormodell: Simulation von Synchrongeneratoren, Asynchrongeneratoren usw. und Unterstützung netzgekoppelter Experimente.
Transformatormodell: Einphasen-/Dreiphasentransformator für Spannungswandlungs- und Trennexperimente.
Übertragungsleitungssimulator: Einstellbare Leitungsparameter (Widerstand, Induktivität, Kapazität) zur Simulation von Übertragungsleitungen unterschiedlicher Länge.
Sammelschienensystem: Doppel- oder Mehrbusstruktur zur Unterstützung von Bus-Schaltungen und Fehlersimulationen.
(2) Experimentelle Schutz- und Steuerungsausrüstung:
Digitales Relais-Schutzgerät: Überstromschutz, Differenzialschutz, Distanzschutz und weitere Module.
Fehlersimulator: Simulation von Kurzschlüssen und anderen Fehlern.
(3) Mess- und Überwachungsausrüstung: Echtzeitüberwachung von Spannung, Strom, Leistung und weiteren Parametern des Stromversorgungssystems mit Unterstützung für Datenerfassung und -analyse. Typische Ausrüstung: Multifunktionales elektrisches Messgerät: Messung von Spannung, Strom, Leistungsfaktor, Oberschwingungen usw.
1.2 Produktmerkmale
1. Das Produkt zeichnet sich durch hervorragende elektrische Sicherheit, ein exzellentes Schutzdesign und zuverlässige Erdung aus.
2. Das Produkt besticht durch ein ansprechendes und einfaches Design.
3. Korrosionsbeständige Materialien und robuste Konstruktion gewährleisten eine hohe Langlebigkeit und verlängern die Lebensdauer des Produkts erheblich.
4. Das Produkt unterstützt die Digitalisierung und ermöglicht das schnelle Auslesen und Anpassen von Parametern per Software oder Display.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Drehstrom, 5-adrig, 380 V Wechselstrom
Betriebsumgebung: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
2.2 Abmessungen und Gewicht
Abmessungen 1: 1320 mm × 820 mm × 2150 mm
Gewicht 1: 192 kg
Abmessungen 2: 1070 mm × 980 mm × 680 mm
Gewicht 2: 203 kg
3. Produktkomponentenbezeichnungen und Funktionsbeschreibung
3.1 Hauptproduktkomponente
Nr. Bezeichnung Menge
1 Dreiphasen-Zählersystem mit Ethernet-Schnittstelle 3
2 SPS-Modul 1
3 Motorschutzschalter, 3-polig, 1,8–2,5 A 1
4 Blindleistungsregler 1
5 Gleichspannungs- und Strommessmodul 1
6 Wechselspannungs- und Strommessmodul 1
7 Erregerspannungsregler mit Abschaltfunktion DC 200 V / 2 A 1
8 Servomotor-Bremssystem mit Encoderkabel, Stromkabel und Schutzgehäuse 1
9 Synchroneinheit 1
10 Computermonitor 2
11 Widerstandslast 3 x 560 Ohm 1
12 USV (Unterbrechungsfreie Stromversorgung) 2
13 Dreiphasen-Asynchronmotor 1
14 Geschützte Stromverteilung für Arbeitsplätze 2
15 Computer-Host 2
16 Schaltbarer Kondensatorakku, 4 Zustände 1
17 Netzteil mit Dreiphasen-Motorschutzschalter, AC 1
18 Übertragungsleitungsmodell 150 km/300 km 1
19 Induktive Last, dreiphasig, 1 kW 1
20 Doppelsammelschiene, dreiphasig, Leistungs-/Ausgangsfeld 4
21 Leistungsschaltermodul mit 24-V-Steuerung 5
22 Doppelsammelschieneneinheit, dreiphasig, Kopplerfeld 1
23 Lichtleiste 230 V 3
24 Zeitüberstromrelais 1
25 Stern-Dreieck-Schalter 1
26 Effektivwert-Spannungs-/Strom-/Leistungsmesssystem für Bildungszwecke 1
27 Dreiphasen-Synchronmotor/Generator 1
28 Servomotoren 1
29 Variable ohmsche Last, dreiphasig, 1 kW 1
30 Kapazitive Last, dreiphasig, 1 kW 1
31 Netzteil mit dreiphasigem Motorschutzschalter, Wechselstrom 1
32 Multifunktionstransformator, dreiphasig, 1 kW 1
3.2 Produktzubehör
Nr. Bezeichnung Menge
1 4 mm Sicherheitsanschlusskabel 1 m, doppelseitig, rot 10
2 4-mm²-Sicherheitsverbindungskabel, 1 m, doppelseitig, grün
10
3 4-mm²-Sicherheitsverbindungskabel, 1 m, doppelseitig, gelb
10
4 4-mm²-Sicherheitsverbindungskabel, 1 m, doppelseitig, schwarz
10
5 4-mm²-Sicherheitsverbindungskabel, 1 m, doppelseitig, blau
10
6 4-mm²-Sicherheitsverbindungskabel, 1 m, doppelseitig, zweifarbig
5
7 4-mm²-Sicherheitsverbindungskabel, blau, 0,25 m (Stecker-Stecker)
5
8 4-mm²-Sicherheitsverbindungskabel, rot, 0,25 m (Stecker-Stecker)
5
9 4-mm²-Sicherheitsverbindungskabel, schwarz, 0,25 m (Stecker-Stecker)
5
10 4-mm²-Sicherheitsverbindungskabel, gelb, 0,25 m (Stecker-Stecker)
5
11 4-mm²-Sicherheitsverbindungskabel, grün, 0,25 m (Stecker-Stecker)
5
12 4-mm²-Sicherheitsverbindungskabel, zweifarbig, 0,25 m (Stecker-Stecker)
5
13 4-mm²-Sicherheitsverbindungskabel, 2 m, doppelseitig, schwarz
14 4-mm²-Sicherheitsverbindungskabel 2 m rotes Doppelsteckerkabel 1
15 4 mm Sicherheitsanschlusskabel, rot, doppelseitig, blanker Stecker 1
16 4 mm Sicherheitsanschlusskabel, schwarz, doppelseitig, blanker Stecker 1
17 USB-Datenkabel 1
18 1A 5*20-Sicherungsrohr 10
19 3A 5*20-Sicherungsrohr 10
20 2A 5*20-Sicherungsrohr 10
21 5A 5*20-Sicherungsrohr 10
22 6A 5*20-Sicherungsrohr 5
23 Schwarzer U-förmiger Stecker 10
24 Roter U-förmiger Stecker 10
25 Multimeter 1
26 Multimeter mit 9V-Batterie 2
27 Phasenprüfer 1
28 USB-Stick 1
29 Dreiadriges britisches Netzkabel 3*0,75 mm² 3
30 2 m Netzwerkkabel 2
31 0,5 m Netzwerkkabel 4
32 5-Port-Switch 100M 2
33 USB-Netzwerkkarte (USB 2.0, 10/100) 2
34 Industrielles, wasserdichtes Netzkabel 2
35 6-polige Steckdose mit Schalter 2
36 Servomotorkabel 1
37 USV-Schnittstellen-Konverterkabel 1
4. Liste der Produktlehrversuche (Details siehe Versuchsanleitung)
(1) Funktionsdemonstration eines Zwei-Bus-Systems mit Last (ohne Unterbrechung der Zweigschaltung)
(2) Funktionsdemonstration der ersten und zweiten Leistungsanzeige
(3) Wirk- und Blindleistung einer induktiven Last in Stern-Dreieck-Schaltung
(4) Wirk- und Blindleistung einer kapazitiven Last in Stern-Dreieck-Schaltung
(5) Wirk- und Blindleistung einer ohmschen Last in Stern-Dreieck-Schaltung
(6) Verschiedene Schaltbetriebsarten
(7) Überstromschutz
(8) Spannungsanstieg bei Leitungsunterbrechung
(9) Buskopplung
(10) Grundschaltung eines Zwei-Bus-Systems
(11) Phasenverschiebung in der Leitung
(12) Zusammenhang zwischen Spannungsabfall und Leistungsfaktor
(13) Zusammenhang zwischen Spannungsabfall und Leitungsspannung Länge
(14) Leitungsverluste von Kondensatoren und Induktivitäten im Testleitungsmodell
(15) Demonstration der Blindleistungskompensation
(16) Netzanschlussfunktion und Phasenfolgemessung
(17) Transformator-Leerlauf- und Kurzschlussversuch
(18) Spannungsausgangsprüfung des Transformators
(19) Demonstration der Stern-Dreieck-Anlauffunktion
(20) Erläuterung der Funktionsweise des Effektivwert-Spannungs-/Strom-/Leistungsmessgeräts
