I. Produktübersicht
1.1 Übersicht

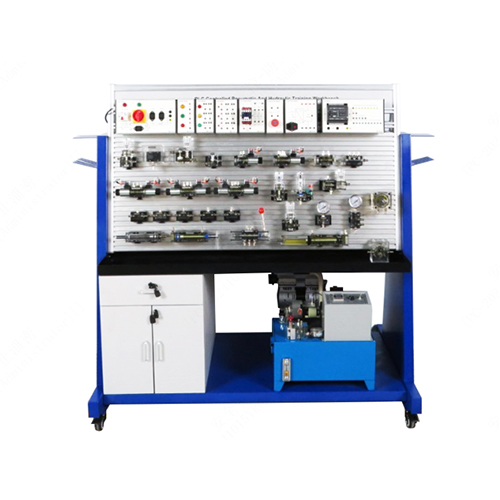

Dieses System verwendet transparente Hydraulikkomponenten, eine modulare Aluminiumgehäusekonstruktion, bewegliche Ölkreislaufverbindungen und allgemeine elektrische Schaltkreise. Mithilfe der mitgelieferten Werkzeuge und Materialien sowie der Versuchsanleitung können verschiedene gängige Hydraulikgetriebe einfach gesteuert, getestet und erprobt werden. Es ermöglicht Schülern und Studenten, die internen Prinzipien, Strukturen und Funktionsweisen von Ölkreisläufen und Hydraulikkomponenten zu verstehen und ist ein unverzichtbares Instrument für die Lehre im Bereich Hydraulikgetriebe.
1.2 Merkmale
(1) Das Gerät besteht aus einem robusten und langlebigen Rahmen aus hochfestem Blech. Die Unterseite ist mit Universalrollen für einfaches Verschieben ausgestattet. Ein Schrank zur Aufbewahrung von Werkzeugen und Geräten ist vorhanden, und die Hydraulikstation ist in die Unterseite des Geräts integriert. Die verschiedenen Hydraulikventilblöcke sind auf einem speziellen Trägerprofil befestigt, und die Nuten der Paneele sind im Abstand von 25 mm angeordnet, sodass die verschiedenen Komponenten einfach ein- und ausgesteckt werden können. Der obere Teil ist auf dem elektrischen Steuerkasten montiert und bildet eine kompakte Einheit.
(2) Jede Hydraulikkomponente ist mit einer Ölkreislauf-Übergangsplatte ausgestattet, die eine einfache und flexible Montage auf dem Bedienfeld ermöglicht. Die Ölkreislaufüberlappung erfolgt über eine Schnellkupplung, die ein einfaches Demontieren und Montieren ermöglicht, Ölverluste minimiert und die Umwelthygiene gewährleistet.
II. Leistungsparameter
2.1 Technische Parameter
Stromversorgungsparameter: Eingangsleistung: Einphasig, dreiadrig, Wechselstrom 220 V
Nutabstand: 25 mm
Spezifikationen: Gehäuse: 1
Tischkonstruktion: 1
Geteilte Rollen: 4
Sicherheitsdrehzahlbereich: 1000–1500 U/min
Im Betrieb der Hydraulikpumpe beträgt der Geräuschpegel ≤ 58 dB(A) in 1,5 m Entfernung vom Hydrauliktisch.
Beleuchtung: 0…2 kW/m²
Neigung: 0…90°
2.2 Abmessungen und Gewicht
Abmessungen: 1650 × 1050 × 1730 mm
Gewicht: < 345 kg
III. Komponentenliste
3.1 Hauptteile
Nr. Bezeichnung
1 Rahmen
2 Bedienfeld
3 Hydraulikstation
4 Luftpumpe
5 Gehäuse
6 Universalrollen
3.2 Elektrische Teile
Nr. Bezeichnung
1 Leistungsmodul
2 Anzeigemodul
3 Tastenmodul
4 Relaismodul
5 Wechselstrom Schützmodul
6 Not-Aus-Modul
7 Frequenzumrichtermodul
8 SPS-Modul
3.3 Zubehör
Nr. Bezeichnung
1 Luftschlauch RPU4*2.5 transparent
2 Pneumatischer Vierwegeverbinder ∮4
3 Pneumatischer Dreiwegeverbinder PE4
4 Trachealschere TK-3
5 4-mm²-Elektrokabel, 2 m, doppelseitig, schwarz
6 4-mm²-Elektrokabel, 2 m, doppelseitig, zweifarbig
7 2-mm²-Elektrokabel, 100 cm, rot
8 2-mm²-Elektrokabel, 100 cm, schwarz
9 2-mm²-Elektrokabel, 100 cm, gelb
10 2-mm²-Elektrokabel, 100 cm, grün
11 Transparenter Hydraulikschlauch (600 mm, 12 Stück; 1000 mm, 10 Stück; 1200 mm, 10 Stück)
12 Netzkabel
13 Ersatz-Ölleitungsverbinder
3.4. Hydraulische Komponenten
Hydraulikstation:
(1): Öleinfüllstutzen;
(2): Überdruckventil;
(3): Ölrücklaufanschluss;
(4): Ölauslass;
(5): Manometer;
(6): Schalter der Hydraulikstation;
(7): Drehzahlregler;
(8): Drehzahlmesser;
(9): Öltank;
(10): Füllstandsanzeige;
(11): Motor;
1. Doppeltwirkender Zylinder
2. Einfachwirkender Zylinder mit Federrückstellung
3. Hilfszylinder
4. Rückschlagventil
5. Hydraulisches Steuerrückschlagventil
6. Überdruckventil
7. Drosselventil
8. Drehzahlregelventil
9. Sequenzventil
10. Druckminderventil
11. 2/2-Wege-Magnetumkehrventil
12. 4/2-Wege-Magnetumkehrventil
13. 4/3-Wege-Magnetumkehrventil (Typ O, Typ H, Typ M)
14. Fünfwegeventil
15. 5/3-Wege-Handumkehrventil
16. Druckrelais
17. Dreiwegeventil
18. Manometer
19. Hilfszylinder
20. Hydraulikmotor
21. Hydraulikgetriebe
3.5. Pneumatische Komponenten
1. Druckminderer
2. Schieberventil
3. Drehknopfventil
4. 5/2-Wege-Magnetventil (einfach)
5. 5/2-Wege-Doppelventil (luftgesteuert)
6. 5/2-Wege-Umschaltventil (manuell)
7. 5/2-Wege-Doppelventil (doppelt)
8. Drosselventil
9. Einweg-Drucksequenzventil
10. Triplex
11. Einfachwirkender Zylinder
12. Doppelwirkender Zylinder
3.6 Produktkonfigurationsliste
Nr. Bezeichnung Menge
1 Transparenter doppeltwirkender Zylinder (mit Hubbegrenzung) 1
2 Transparenter Federrückstellzylinder 1
3 Transparenter Boosterzylinder 1
4 Transparentes hydraulisches Rückschlagventil 1
5 Transparentes Rückschlagventil 1
6 Transparentes Überdruckventil 1
7 Transparentes Drosselventil 1
8 Transparentes Drehzahlregelventil 1
9 Transparentes Sequenzventil 1
10 Transparenter Druckminderer 1
11 Transparentes 2/2-Wege-Magnetventil DC 24 V, 2-mm-Anschluss 1
12 Transparentes 4/2-Wege-Magnetventil 13 Transparentes 4/3-Wege-Magnetventil (Typ O) 24 V DC, 2 mm Klemme 1
14 Transparentes 4/3-Wege-Magnetventil (Typ H) 24 V DC, 2 mm Klemme 1
15 Transparentes 4/3-Wege-Magnetventil (Typ M) 24 V DC, 2 mm Klemme 1
16 Transparentes Vierwegeventil 1
17 Transparentes 5/3-Wege-Umschaltventil 1
18 Transparentes Druckrelais, 2 mm Klemme 1
19 Transparentes Dreiwegeventil 5
20 Transparentes Radial-Öldruckmessgerät 0–10 MPa 1
21 Transparenter Hydraulik-Zusatzöltank 1
22 Transparenter bidirektionaler Hydraulikmotor 1
23 Transparente Hydraulikstation 1
24 Transparenter Hydraulikschlauch (600 mm 12 Stück, 1000 mm 10 Stück, 1200 mm 10 Stück) 1
25 Ersatz-Ölleitungsverbinder 10
26 Schnellwechsel-Adapterplatte 30
27 2-mm-Hydraulikmagnetventilhalterung 8
28 2-mm-Anschlussklemme, rot isoliert 8
29 2-mm-Anschlussklemme, schwarz isoliert 8
30 Transparente Hydraulikzahnradpumpe 1
31 Doppeltwirkender Zylinder MAL20*100-CM 1
32 Einfachwirkender Zylinder MSAL20*100-CM 1
33 AC2000 Dreifachverschraubung 1
34 Druckminderer AR2000 1
35 5/2-Wege-Umschaltventil mit Handgriff 4H210-06 1
36 5/2-Wege-Magnetventil, elektrisch, einfach, 4V11006 1
37 5/2-Wege-Umschaltventil, doppelt, 4V120-06B, 24-V-Gleichstromversorgung 1
38 5/3-Wege-Umschaltventil (mit Mitteldichtung) 4V130C06B, 24-V-Gleichstromversorgung 1
39 Schnellablassventil QE-02 1
40 Drehknopfventil M3PL11006R 1
41 Einweg-Drosselventil KLA-06 1
42 Sequenzventil KPSA-G1/8 1
43 Schieberventil ST-02 1
44 Ölfreie Druckluftpumpe 550W-8L 1
45 Pneumatik-Geradverbinder TPC06-02 / Innengewinde PCF0602 1
46 Doppel-Luftsteuerung 5/2-Wege 4A120-06 1
47 Britischer Stecker BS546 13A 250V 1
48 Trachea RPU4*2.5 transparent 40m
49 Pneumatik-Vierwegeverbinder ∮4 4
50 Pneumatik-Dreiwegeverbinder PE4 6
51 Trachea-Schere TK-3 1
52 4-mm²-Elektrokabel 2 Meter doppelseitig schwarz 4
53 4-mm²-Elektrokabel 2 Meter doppelseitiges zweifarbiges Kabel 2
54 2 mm² Elektrokabel 100 cm rot 20
55 2 mm² Elektrokabel 100 cm schwarz 20
56 2 mm² Elektrokabel 100 cm gelb 20
57 2 mm² Elektrokabel 100 cm grün 20
IV. Versuchsliste
Versuch 1: 5/2-Wege-Umschaltventil (pneumatisch)
Versuch 2: Drosselventil (pneumatisch)
Versuch 3: Schnellablassventil (pneumatisch)
Versuch 4: 5/2-Wege-Einfachmagnetventil (pneumatisch)
Versuch 5: 5/2-Wege-Doppelmagnetventil (pneumatisch)
Versuch 6: SPS-Steuerung (pneumatisch)
Versuch 7: Druckminderventil (pneumatisch)
Versuch 8: Einweg-Drucksequenzventil (pneumatisch)
Versuch 9: Zylinderprüfung (hydraulisch)
Versuch 10: 5/3-Wege-Umschaltventil (hydraulisch)
Versuch 11: Druckminderventilprüfung (hydraulisch)
Versuch 12: Drosselventilprüfung (hydraulisch)
Versuch 13: Druckrelaisprüfung (hydraulisch)
Versuch 14 Experiment: 4/3-Wege-Magnetventil (hydraulisch)
Experiment 15: Test eines Überlaufventils (hydraulisch)
Experiment 16: Test eines Sequenzventils (hydraulisch)
