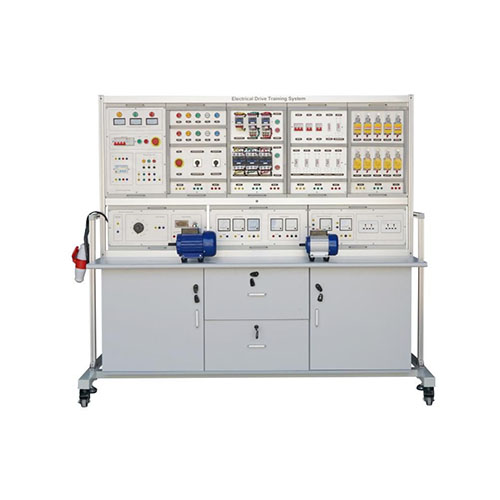

AF316E Elektrisches Antriebstrainingssystem – Didaktisches Lehrmittel – Berufsbildungsausrüstung – Elektrotechnik-Trainingsausrüstung
1 Produktübersicht
1.1 Übersicht
Dieses Produkt eignet sich für die Aus- und Weiterbildung von Elektrikern (Grund-, Mittel- und Expertenniveau). Die praktische Bedienung der elektrischen Steuerschaltung eines Motors ist eine unverzichtbare Fertigkeit und muss von Elektrikern aller Qualifikationsstufen beherrscht werden. Sie entspricht den Vorgaben des Arbeitsministeriums und umfasst die Prüfungs- und Bewertungsinhalte gemäß dem „Standard für elektrotechnische Fachkräfte“ und dem „Zertifikat für elektrische Betriebsabläufe“. Das System dient der allgemeinen Beurteilung und Bewertung von Elektrikern, einschließlich der elektrischen Antriebssteuerung und weiterer Experimente sowie praktischer Verdrahtungsarbeiten.
Um die grundlegenden Fertigkeiten und Verdrahtungskenntnisse der Studierenden praxisnah zu fördern, bereichert das elektrotechnische Trainingsset den praktischen Unterricht erheblich, verbessert dessen Qualität und ermöglicht es den Studierenden, sich schnell praktische Bedienungs- und Verdrahtungsfertigkeiten anzueignen. Dadurch wird die praktische Ausbildung erleichtert. Es eignet sich für die Lehre und die Leistungsbeurteilung in entsprechenden Studiengängen an höheren Berufsfachschulen, Berufsschulen, weiterführenden Berufsschulen und technischen Schulen.
Es kann zur Vermittlung multidisziplinärer elektrotechnischer Kompetenzen, Installationstechnik und Fehleranalyse eingesetzt werden und ermöglicht die Durchführung von Experimenten sowie die Vermittlung von Grundlagen-, Fach- und umfassenden Fertigkeiten in der Elektrotechnik und verwandten Fachbereichen. Darüber hinaus kann es für die Unterrichtsplanung, die Leistungsbeurteilung im Bereich Elektrotechnik, die Kompetenzbewertung usw. verwendet werden. Von allgemeinen Beleuchtungsschaltungen bis hin zu geschlossenen Regelkreisen – mit diesem Gerät lassen sich Experimente durchführen. Die Trainingsmethode ist standardisiert und bietet hohe Flexibilität.
1.2 Ausstattung
(1) Ausgestattet mit einem Einphasen-Wattstundenzähler, Fehlerstromschutzschalter, Schütz, Relais, Thermorelais, Endschalter, Taster, Signallampe, Umschalter, Voltmeter, Amperemeter und einem Dreiphasen-Vierleiter-Wattstundenzähler. Um die Lebensdauer der elektrischen Geräte zu verlängern und den Materialverbrauch zu reduzieren, sind die Kontakte jedes Geräts an Klemmenblöcke angeschlossen. Die Studierenden müssen lediglich an den Klemmenblöcken üben, um die Langlebigkeit der elektrischen Komponenten zu gewährleisten. Der Übungsschrank verfügt außerdem über einen eingebauten Motor, mit dem verschiedene Experimente durchgeführt werden können.
(2) Der Motor ist vollständig ausgestattet und kann in Kombination mit anderen Komponenten zur Abdeckung der Schulungsinhalte verschiedener Kurse eingesetzt werden.
(3) Die Übungsplattform verfügt über ein umfassendes Sicherheitssystem.
2 Leistungsmerkmale
(1) Eingangsspannung: Drehstrom, Fünfleiter, 380 V ± 10 %, 60 Hz
(2) Abmessungen: 720 mm × 550 mm × 1800 mm
(3) Gesamtleistung: < 1,5 kVA
(4) Gewicht: < 150 kg
(5) Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
3 Produktzusammensetzung
3.1 Rahmen
1. Stromversorgungs- und Anzeigemodul
2. Kontrollleuchte, Not-Aus-Schalter, Umschaltermodul
3. Schütz, Taster, thermomagnetisches Relaismodul
4. Leistungsschalter, Relaismodul
5. Fahrschaltermodul
6. AC- und DC-Leistungsmodule
7. Einphasen-Kondensatormotor
8. AC- und DC-Spannungs- und Amperemetermodule
9. Drehstrom-Asynchronmotor
10. Leistungsmesser, Sechs-Loch-Steckdosenmodul
11. Schaltschrank
3.2 Module
1. Stromversorgungs- und Anzeigemodul
2. Kontrollleuchte, Not-Aus-Schalter, Umschaltermodul
3. Schütz, Taster, thermomagnetisches Relaismodul
4. Leistungsschalter, Relaismodul
5. Fahrschaltermodul
6. AC- und DC-Leistungsmodule
7. AC- und DC-Spannungs- und Amperemetermodule
8. Leistungsmesser, Sechs-Loch-Steckdosenmodul
3.3 Hilfseinrichtungen
(1) Hilfskontakt des AC-Schützes
(2) Sicherheitsanschlusskabel
4 Schulungsinhalte abschließen
Experiment 1: Direkter Betrieb eines Drehstrom-Asynchronmotors Anlaufsteuerung
Experiment 2: Tippanlauf-Schaltung für Drehstrom-Asynchronmotoren
Experiment 3: Selbsthemmende Steuerschaltung für Drehstrom-Asynchronmotoren
Experiment 4: Selbsthemmende Steuerschaltung für Drehstrom-Asynchronmotoren mit thermomagnetischem Schutzschütz
Experiment 5: Tipp- und Daueranlauf-Hybrid-Schaltung
Experiment 6: Manuelle Stern-Dreieck-Anlauf-Schaltung
Experiment 7: Automatische Stern-Dreieck-Anlauf-Schaltung
Experiment 8: Vorwärts- und Rückwärts-Steuerschaltung mit Wendeschalter
Experiment 9: Vorwärts- und Rückwärts-Steuerung für Drehstrom-Asynchronmotoren mit selbsthemmendem Schütz
Experiment 10: Vorwärts- und Rückwärts-Steuerung für Drehstrom-Asynchronmotoren mit selbsthemmendem Schütz per Knopfdruck
Experiment 11: Vorwärts- und Rückwärts-Steuerung für Drehstrom-Asynchronmotoren mit doppelter Selbsthemmung
Experiment 13: Fern- und Lokalsteuerung für Drehstrom-Asynchronmotoren
Experiment 14: Steuerschaltung für Tippanlauf und Rückwärtslauf eines Drehstrom-Asynchronmotors 15. Automatische Rundlaufsteuerung für Werkbank
16. Automatische Shuttle-Steuerung mit Tippbetrieb
17. Einweg-Anlaufsteuerung für Motoren
18. Installationsschaltung für einphasigen Wattstundenzähler
19. Installation eines dreiphasigen Vierleiter-Wattstundenzählers (Direktanschluss)
20. Installationsschaltung für Voltmeter und Amperemeter
