AF099E Vierstöckiger Aufzugstrainer – Didaktische Ausrüstung für die Berufsausbildung – Elektrotechnische Schulungsausrüstung

1. Produkteinführung
1.1 Produktbeschreibung

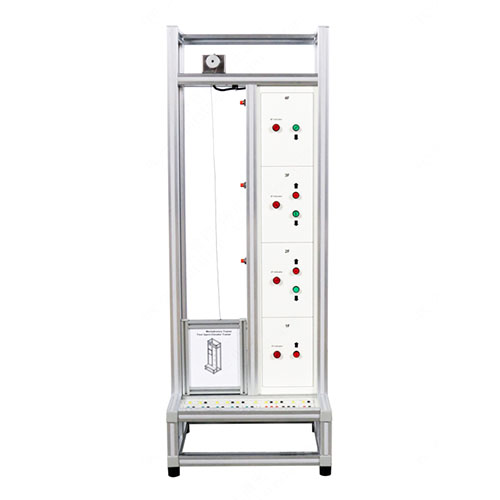

Diese Trainingsplattform ist ein kleines, vierstöckiges Aufzugsmodell mit ähnlichen Funktionen wie ein realer Aufzug. Sie kann über speicherprogrammierbare Steuerungen (SPS) oder Mikrocontroller gesteuert werden und umfasst SPS-Anwendungen, Sensoranwendungen, Positionssteuerung, sequenzielle Logiksteuerung und weitere Schulungsinhalte.
1.2 Produktmerkmale
(1) Diese Trainingsplattform wurde für die praktische Anwendung der Aufzugssteuerungstechnik entwickelt und kann je nach Schulungsbedarf mit SPS verschiedener Hersteller verwendet werden.
(2) Sie verfügt über ein standardisiertes, modulares Design und vier Standfüße für eine einfache Aufstellung.
(3) Die Strom- und Signalleitungen der einzelnen Komponenten sind an die Sicherheitssteckdose auf der Platine angeschlossen und mit isolierenden Steckerkabeln verbunden, was für Sicherheit und Komfort sorgt.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Einphasiger Wechselstrom 220 V ±50 %
Betriebsumgebung: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit <85 % (25 °C)
2.2 Abmessungen und Gewicht
Abmessungen 1: 430 × 380 × 1170 mm
Gewicht 1: ca. 10 kg
Abmessungen 2: 368 × 170 × 110 mm
Gewicht 2: ca. 2 kg


3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptkomponenten
Nr. Bezeichnung
1 Rufanzeigeleuchte für den Aufzug im 1. Stock
2 Ruftaste für den Aufzug im 1. Stock
3 Rufanzeigeleuchte für den Aufzug im 2. Stock
4 Ruftaste für den Aufzug im 2. Stock
5 Ruftaste für den Aufzug im 2. Stock
6 Rufanzeigeleuchte für den Aufzug im 3. Stock
7 Ruftaste für den Aufzug im 3. Stock
8 Ruftaste für den Aufzug im 3. Stock
9 Rufanzeigeleuchte für den Aufzug im 4. Stock
10 Ruftaste für den Aufzug im 4. Stock
11 Sensor
12 Aufzug
13 Terminal-Bedienfeld
14 SPS-Modul
3.2 Produktzubehör
Nr. Bezeichnung
1 Netzkabel
2 2-mm²-Sicherheitskabel gelb
3 2-mm²-Sicherheitskabel grün
4 2-mm²-Sicherheitskabel rot
5 2-mm²-Sicherheitskabel schwarz
4. Produktkonfigurationsliste
Nr. Bezeichnung Menge
1 Mechatronik-Trainer Vier-Ebenen-Aufzugstrainer 1
2 SPS-Modul 1
3 Netzkabel 1
4 2-mm²-Sicherheitskabel gelb 10
5 2-mm²-Sicherheitskabel grün 10
6 2-mm²-Sicherheitskabel rot 10
7 2-mm²-Sicherheitskabel schwarz 15
5. Liste der Produktlehrversuche (siehe Versuchsanleitung für Details)
(1) Aufzugsruftestversuch auf verschiedenen Etagen
