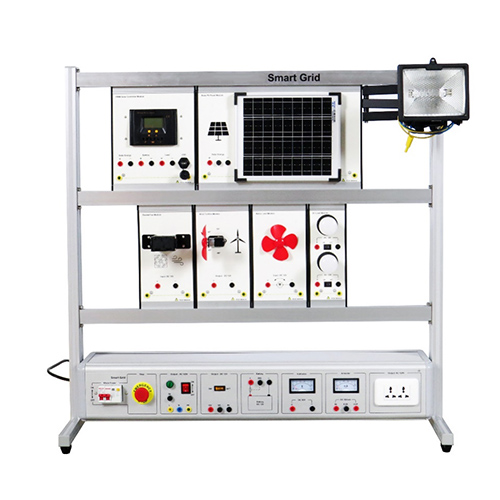

AFR053 Smart Grid Lehrmittel Berufsbildungsmaterial Erneuerbares Trainingsmaterial
1. Produkteinführung
1.1 Produktbeschreibung
Das Gerät ermöglicht die Simulation von Experimenten zur Wind- und Photovoltaikenergieerzeugung.
Der durch die Simulation von Lichteinstrahlung auf Photovoltaikmodule erzeugte Strom wird über den Solarregler in die Batterie geladen, die bei Bedarf Gleichstrom über die Batterie abgibt.
Simulieren Sie die Windenergieerzeugung in der Praxis und erzeugen Sie Strom durch das Anblasen von Mikro-Windturbinen.
Das Experimentierset enthält ein Solarsteuermodul, ein Lastmodul, ein Photovoltaikmodul, ein Messmodul, eine Stromversorgungsbox und weitere Komponenten, die alle relevanten Lerninhalte in einem spezifischen Experiment abdecken.
1.2 Produktmerkmale
1. Integriertes Design: Das experimentelle Lehrmittel zur Photovoltaikenergieerzeugung integriert Photovoltaik-Komponenten, Windkomponenten und Energiespeicherkomponenten. Dieses integrierte Design ermöglicht die Simulation realer Umgebungen zur Photovoltaik- und Windenergieerzeugung.
2. Modularer Aufbau: Das Versuchsgerät ist in der Regel modular aufgebaut. Die elektrischen Prüfpunkte werden über sichere Experimentierbuchsen mit den Versuchsleitungen verbunden, was die Lehre und den Versuchsbetrieb erleichtert.
3. Vielseitigkeit: Das Gerät verfügt nicht nur über hochpräzise Messfunktionen, sondern kann auch Photovoltaikanlagen und Windkraftanlagen in Echtzeit überwachen, einschließlich der effektiven Überwachung von Parametern wie Spannung und Stromstärke.
5. Umfassende Schutzfunktionen: Das Gerät verfügt über mehrere Schutzfunktionen, um die Sicherheit des Versuchsablaufs zu gewährleisten.
6. Lasteinheit: Das Gerät enthält eine Gleichstrom- und eine Wechselstromlast, die für Experimente zur Stromerzeugung mit Photovoltaikanlagen und Windkraftanlagen verwendet werden können.
7. Hohe Umweltverträglichkeit: Das Gerät ist in der Regel für einen weiten Betriebstemperaturbereich und Luftfeuchtigkeitsanforderungen ausgelegt, um sich an unterschiedliche Versuchsumgebungen anzupassen.
8. Verbindung von Lehre und Praxis: Das Lehrgerät für Experimente zur Stromerzeugung soll das Verständnis der Studierenden für die Stromerzeugungstechnologie vertiefen und durch praktische Bedienung und Managementsysteme fachliche und praktische Fähigkeiten verbessern.
2. Technische Daten
2.1 Technische Parameter
Batterie: DC 12 V; 8 Ah
Halogenlampe: 120 V; 500 W
Solarregler: PWM; 10 A; 12/24 V Universal
Solarmodul: DC 18 V; 10 W; 290 x 240
Kanallüfter: DC 12 V; 4,5 A
LED-Lampe: 12 V; 5 W
2.2 Abmessungen und Gewicht
Abmessungen: 1090 mm × 450 mm × 1080 mm
Gewicht: < 48 kg
3. Produktkomponentenbezeichnungen und Funktionsbeschreibung
3.1 Produktmodulteil
Nr. Name
1 Solarreglermodul
2 Photovoltaikmodul
3 Lüftermodul
4 Windturbinenmodul
5 Motorlastmodul
6 Lastmodul
3.2 Produktanschlusskasten
Nr. Name
1 Leistungsschalter
2 Not-Aus-Schalter
3 AC-Ausgangseinheit
4 DC-Ausgangseinheit
5 Batterieeinheit
6 Gleichspannungsmesseinheit (50 V)
7 Gleichstrommesseinheit (500 mA)
8 Steckdose
3.3 Produktzubehör
Nr. Name
1 Digitalmultimeter
2 USB-Kabel
3 4-mm-Sicherheitskabel (gelb)
4 4-mm-Sicherheitskabel (blau)
5 4-mm-Sicherheitskabel (doppelt)
6 4-mm-Sicherheitskabel (rot)
7 4-mm-Sicherheitskabel (schwarz)
8 Sicherung (5 A)
4. Produktkonfigurationsliste
Nr. Name Menge
1 Solarreglermodul 1
2 Photovoltaikmodul 1
3 Lüftermodul 1
4 Windturbinenmodul 1
5 Motorlastmodul 1
6 Lastmodul 1
7 Leistungsschalter 1
8 Not-Aus-Schalter 1
9 AC-Ausgangseinheit 1
10 DC-Ausgangseinheit 1
11 Batterieeinheit 1
12 Gleichspannungsmessgerät (50 V) 1
13 Gleichstrommessgerät (500 mA) 1
14 Steckdose 1
15 Digitalmultimeter 1
16 USB-Kabel 1
17 4-mm-Sicherheitskabel (gelb) 5
18 4-mm-Sicherheitskabel (blau) 5
19 4-mm-Sicherheitskabel (doppelt) 5
20 4-mm-Sicherheitskabel (rot) 5
21 4-mm-Sicherheitskabel (schwarz) 5
22 Sicherung (5 A) 5
5. Produkt-Lehrexperimentliste
(1) Batterieladeexperiment
(2) Batterieentladeexperiment
(3) Experiment zur Photovoltaik-Stromerzeugung
(4) Experiment zur Windstromerzeugung
(5) Experiment zur Softwarenutzung
