F110A Druckwaage – Didaktische Ausrüstung – Berufsausbildungsausrüstung – Mechanik-Ausbildungsausrüstung
Beschreibung

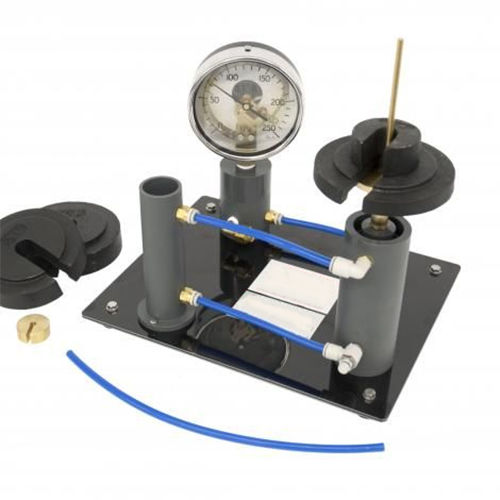

Die Druckwaage F110A ist nicht als Laborgerät konzipiert, sondern als Lehrgerät für den praktischen Einsatz durch Schüler. Die Konstruktion ermöglicht es Schülern, die Kraft/Druckfläche zu visualisieren und zu verstehen, wie ein bekannter Druck erzeugt wird. Die Einheit ist auf einem Sockel montiert und besteht aus einem Ölbehälter, der das Hauptsteuerventil am Fuß eines Kolbenrohrs mit Öl versorgt. Der Gewichtsträger und der Kolben gleiten im Kolbenrohr und üben einen bekannten Druck auf eine Ölsäule aus. Diese ist mit einem Manometerträger verbunden. Im Lieferumfang des Geräts ist ein Rohrfedermanometer mit transparentem Zifferblatt enthalten, das bei der Montage in den Manometerträger eingesetzt wird. Das Gerät verwendet kalibrierte Gewichte, die in Krafteinheiten gestempelt sind, sodass die Schüler verstehen, dass sie eine Kraft auf den Kolben und damit auf das Öl ausüben. Die Kombination aus Gewichtsträger und mitgelieferten Standardgewichten ermöglicht es Schülern, das Manometer in regelmäßigen Abständen bis zu 240 kN/m² zu kalibrieren.
Technische Daten
Gewichtsträger und Kolbenkraft: 2,5 N
Bourdon-Manometer: 0…250 kPa
