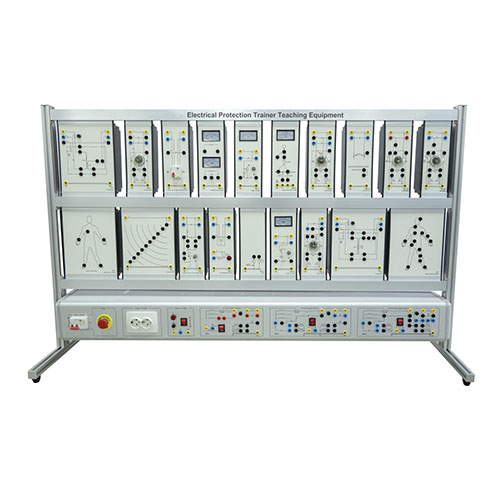

AF317E Schulungspanel für elektrische Schutzmaßnahmen – Didaktische Ausrüstung – Berufsbildungsausrüstung für Elektrotechnik
I. Produktübersicht
1.1 Übersicht
Durch Schulungen und Übungen lernen die Teilnehmer die Ursachen verschiedener Stromunfälle sowie praktische Maßnahmen zur Verhinderung von Stromunfällen kennen. So entwickeln sie ein besseres Verständnis für Stromunfälle, lernen deren Bedeutung zu erkennen und verbessern ihre Fähigkeiten zur Unfallverhütung und -behebung vor Ort. Zudem erlernen sie verschiedene gängige Sicherheitsmaßnahmen.
1.2 Merkmale
(1) Die Schulungsplattform verfügt über eine Rahmenkonstruktion aus Aluminiumprofilen. Messgeräte und Netzteil sind integriert und somit benutzerfreundlich und robust.
(2) Dank des modularen Aufbaus und der vollständigen Ausstattung lassen sich verschiedene Schulungsinhalte kombinieren.
(3) Das System verfügt über ein umfassendes Sicherheitsschutzsystem. Alle Hochstromanschlüsse sind mit Sicherheitssteckverbindern ausgestattet, um Berührung und Stromschläge zu verhindern. Ein zuverlässiger Erdungsschutz gewährleistet dies. Bei einem Leckstrom wird die Stromzufuhr zum Schutz der Betroffenen umgehend unterbrochen.
II. Leistungsparameter
(1) Eingangsleistung: Einphasen-Drehstromsystem 220 V ± 10 %, 50 Hz
(2) Abmessungen: 1600 mm × 550 mm × 1000 mm
(3) Gesamtleistung: < 2,0 kVA
(4) Gewicht: < 100 kg
(5) Betriebsbedingungen:
Umgebungstemperatur: -10 °C bis +40 °C
Relative Luftfeuchtigkeit: < 85 % (25 °C)
III. Produktbestandteile
3.1 Schulungstisch
Die Tischplatte des Schulungstisches besteht aus feuerfestem Furnier, ist robust, verschleißfest, optisch ansprechend und hygienisch.
3.2 Stromverteilerkasten
(1) Einphasen-Drehstromanschluss, abgesichert durch einen Fehlerstromschutzschalter (FI-Schalter), ausgestattet mit einem Not-Aus-Schalter. Im Notfall unterbricht der FI-Schalter durch Drücken des Not-Aus-Schalters die Stromzufuhr.
(2) Ausgestattet mit Betriebsanzeige, Netzanschlussbuchse und Sicherheitsnetzanschlussklemme.
Die Stromversorgungseinheit der Trainingsstation ist in der folgenden Abbildung dargestellt.
Die Konfiguration des Stromversorgungsfelds der Trainingsstation ist wie folgt:
(1) Stromversorgungseinheit
(2) IT-Stromversorgungsnetz
(3) TT-Stromversorgungsnetz
(4) TN-C-S-Stromversorgungsnetz
(5) 2P-Leistungsschalter
(6) Betriebsanzeige
(7) AC2220V-Ausgangsklemme
3.3 Hängende Kastenmodule
1. Ableitspannungsmodul FV-1
2. FV-2
3. FI-1
4. Pulsierendes Gleichstrommodul FI-2
5. Ableitstrommodul FI-3
6. Transformatormodul TR-1
7. TR-3
8. PW-1
9. Personentestmodell HM-3
10. Spannungs- und Strommessgerät (HM-4)
11. Erdungswiderstandsmodul PB-1
12. Lastmodul (LD-1)
13. Lastmodul LD-4
14. Lastmodul LD-5
15. Last Modul LD-6
16. Lastmodul LD-7
17. Lastmodul LD-8
18. HM-1
19. HM-2
3.4 Hilfsvorrichtung
(1) Elektrokabel
(2) Multimeter
IV. Die Schulungsinhalte können vervollständigt werden:
4.1 Isolationsprüfung
(1) Messung des Isolationswiderstands
(2) Prüfung der Isolationsleistung
(3) Experiment mit Isoliermedien
4.2 Niederspannungsschutz-Experiment
(1) Prüfung der Sicherheitsspannung
(2) Prüfung der Transformatorkennlinie
4.3 Erdungsschutz-Experiment
(1) Arten des Erdungsschutzes
(2) Verwendung von Erdungsstäben
(3) Geerdete und ungeerdete Stromversorgungssysteme
(4) Mehrpunkt-Erdungsnetz
(5) Messung des Erdungswiderstands
(6) Verwendung und Prüfung von Erdungsstäben
4.4 Stromschutz-Experiment
(1) Anwendung von Nullsystemtransformatoren
(2) Fehlerstromschutzschalter
(3) Überstromschutz
4.5 Spannungsschutz-Experiment
(1) Nullspannungsschutz-Experiment
(2) Überspannungsschutz-Experiment
(3) Fehlerstromschutzschalter-Experiment
4.6 Widerstandsmessung im Stromkreis
(1) Messung des Stromkreiswiderstands
(2) Messung des Leitungswiderstands
