AFR056 Photovoltaik-Modul-Trainer – Didaktisches Lehrmittel für die Berufsausbildung – Schulungsmaterial für erneuerbare Energien
1. Produkteinführung
1.1 Produktbeschreibung

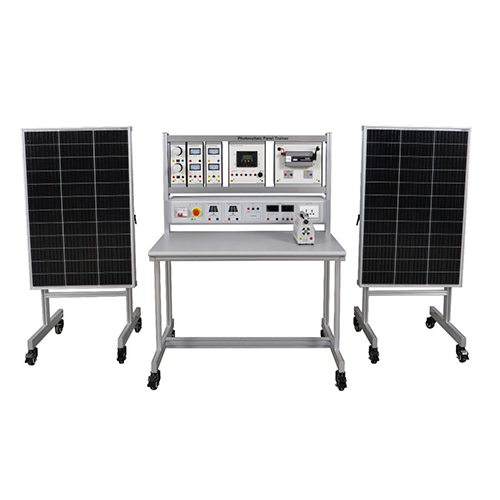

Dieses Gerät ist ein Lehr- und Trainingssystem zur Photovoltaik-Stromerzeugung, das speziell für Schüler entwickelt wurde. Es simuliert den realen Photovoltaik-Stromerzeugungsprozess durch eine modulare Struktur und integriert Stromerzeugung, Energiespeicherung, Wechselrichter, Laststeuerung und Datenüberwachung. Das Gerät basiert auf einem Aluminiumlegierungsrahmen und ist für einfache Mobilität mit vier Universalrollen ausgestattet. Die geräumige Arbeitsfläche ermöglicht experimentelle Anwendungen in verschiedenen Szenarien und unterstützt Fernüberwachungsfunktionen, um den Anforderungen von Theorie und Praxis gleichermaßen gerecht zu werden.
Das Gerät setzt auf die Kombination von Theorie und Praxis. Durch die Simulation des realen Photovoltaik-Stromerzeugungsprozesses, umfangreiche Überwachungsdaten und flexible Modulkombinationen hilft es Schülern, die Funktionsweise von Photovoltaik-Stromerzeugungssystemen sowie die Fehlersuche und -behebung an den Anlagen zu erlernen. Es ist eine ideale Trainingsplattform für die Photovoltaik-Technologie.
1.2 Produktmerkmale
1. Simulation der Photovoltaik-Stromerzeugung
Das Photovoltaikmodul erzeugt nach Lichteinfall Gleichstrom und optimiert die Energieumwandlungseffizienz durch Maximum Power Point Tracking (MPPT) mittels des Solarladereglers (12/24 V, 30 A).
Unterstützt die Zweikanal-Ausgabe „Photovoltaik 1“ und „Photovoltaik 2“ und ermöglicht den Vergleich der Stromerzeugung unter verschiedenen Lichtverhältnissen.
2. Überwachung mehrerer Parameter
Messmodul: Ausgestattet mit AC/DC-Voltmeter, Amperemeter (z. B. AC 250 V/5 A, DC 50 V/10 A) und mechanischem AC-Zähler zur Echtzeit-Anzeige der Stromerzeugungsdaten.
Überwachungseinheit der Stromversorgungsbox: Integriertes DC-Voltmeter (30 V), Amperemeter (10 A) mit intuitiver Anzeige des Lade- und Entladestatus der Batterie.
3. Wechselrichter und Laststeuerung
Wechselrichtermodul: Wandelt die 12-V-Gleichspannung der Batterie in 230-V-Wechselspannung (50 Hz) um und unterstützt eine Dauerlast von 600 W und eine Spitzenlast von 1200 W.
Lastmodul: Enthält AC/DC-LED-Lampen (220 V/5 W, 12 V/5 W) zur Überprüfung des Lastbetriebszustands in verschiedenen Stromversorgungsmodi.
Erweiterung der tragbaren Last: Externe Geräte können über die 220-V-Steckdose angeschlossen werden, um die Versuchsszenarien zu erweitern.
4. Energiespeicherung und Sicherheitsschutz
Batterieeinheit: Speichert Photovoltaikstrom und ermöglicht netzunabhängige Stromversorgungsexperimente.
Leistungsschalter + Not-Aus-Schalter: Doppelter Schutzmechanismus zur schnellen Abschaltung der Stromversorgung im Notfall.
Abgestufte Sicherungen (5 A/10 A/20 A): Angepasst an die Überstromschutzanforderungen verschiedener Module.
5. Experimentelle Erweiterung und Fehlersuche
Verbinden Sie jedes Modul mit einem 4 mm² Sicherheitskabel (rot/schwarz/gelb/blau/zweifarbig), um die Schaltung flexibel aufzubauen. Ein tragbarer Lichtsensor hilft bei der Analyse des Zusammenhangs zwischen Lichtintensität und Stromerzeugungseffizienz.
2. Technische Daten
Photovoltaikmodul: DC 12 V/120 W (monokristallin), 1020 mm × 670 mm
Stromversorgung: Einphasig, dreiadrig, AC 220 V
Anschließbare Last: 10 Ω/4 A
Abmessungen: 1060 mm × 630 mm × 1380 mm
Gewicht: ≤ 100 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptprodukt
Nr. Bezeichnung Menge
1 Photovoltaikmodule 2
2 Modulkomponenten 1
3 Netzanschlusskasten 1
4 Anschließbare Last 1
3.2 Modulkomponenten
Nr. Bezeichnung Menge
1 Solarladeregler 1
2 Wechselrichter 1
3 Wechselstrom-Messmodul 1
4 Lastmodul 1
5 Gleichstrom-Messmodul 1
3.3 Netzanschlusskasten
Nr. Bezeichnung Menge
1 Leitungsschutzschalter 1
2 Not-Aus-Schalter 1
3 PV-1-Ausgang 1
4 PV-2-Ausgang Ausgabeeinheit 1
5 Batterieeinheit 1
6 Gleichspannungsmessgerät 1
7 Gleichspannungsmessgerät 1
8 Steckdose 1
3.4 Produktzubehör
Nr. Bezeichnung Menge
1 Kabel 2
2 Handlichtsensor 1
3 Ladegerät 1
4 USB-Stick 1
5 USB-Kabel 1
6 Sicherung (20 A) 3
7 Sicherung (10 A) 3
8 Sicherung (5 A) 3
9 4-mm²-Sicherheitskabel (rot) 6
10 4-mm²-Sicherheitskabel (schwarz) 6
11 4-mm²-Sicherheitskabel (gelb) 5
12 4-mm²-Sicherheitskabel (zweifarbig) 5
13 4-mm²-Sicherheitskabel (blau) 5
4. Liste der Produktversuche
(1) Stromerzeugungsexperiment bei unterschiedlichen Beleuchtungswinkeln (Stromstärke)
(2) Stromerzeugungsexperiment bei unterschiedlichen Beleuchtungswinkeln (Spannung)
(3) Parallelschaltung von Photovoltaikmodulen
(4) Akkuladeexperiment (Ladegerät)
(5) Akkuladeexperiment (Photovoltaikmodul)
(6) Batteriewechselrichter-Experiment
(7) Gruppenexperiment zur photovoltaischen Stromerzeugung
