AFR055 Flachkollektor – Trainingsgerät für die Ausbildung im Bereich erneuerbare Energien
1. Produkteinführung
1.1 Produktbeschreibung

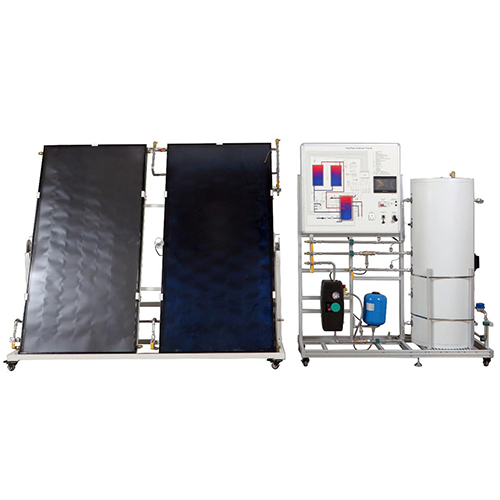

Der Flachkollektor ist ein Versuchsgerät zur Untersuchung solarthermischer Energie. Er misst und erfasst verschiedene Daten wie Temperatur, Durchflussrate und Druck und ermöglicht die Datenkommunikation. Das Gerät unterstützt sowohl die lokale als auch die softwarebasierte Fernsteuerung. Es simuliert den gesamten Prozess der Warmwasserbereitung, -speicherung und -verteilung. Der Kollektor verfügt über zwei Flachkollektoren und zeichnet sich durch eine hohe thermische Energieausbeute aus.
1.2 Produktmerkmale
(1) Das Produkt bietet eine hohe elektrische Sicherheit dank exzellentem Schutzdesign und zuverlässiger Erdung.
(2) Das Produkt besticht durch sein ansprechendes und einfaches Design.
(3) Korrosionsbeständige Materialien und robuste Konstruktion gewährleisten eine lange Lebensdauer. 2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Einphasig, dreiadrig, 220 V Wechselstrom.
Betriebsumgebung: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C).
2.2 Abmessungen und Gewicht
Abmessungen: 1600 mm × 600 mm × 1900 mm
Gewicht: 400 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptteil
Nr. Bezeichnung Menge
1 Flachkollektor 1 1
2 Winkelversteller für Flachkollektor 1
3 Flachkollektor 2 1
4 Lichtintensitätssensor 1
5 Abluftventil 2
6 Hauptabflussrohr 1
7 Hauptwasserzulaufrohr 1
8 220-V-Wechselstromsteckdose 1
9 Touchscreen 1
10 Schutzschalter 1
11 Anzeige für externe Wärmequelle 1
12 Sensoranschluss 1
13 Netzwerkanschluss 1
14 Wasserzulauf für externe Wärmequelle 1
15 Abfluss für externe Wärmequelle 1
16 Wasserauslauf für Umwälzleitung 1
17 Wasserzulauf für Umwälzleitung 1
18 Mechanisches Druck- und Temperaturmessgerät 1
19 Umwälzpumpe 1
20 Druckbehälter 1
21 Manuelles Abluftventil 1
22 Wasserablauf 1
23 Elektrische Heizung 1
24 Wasserzähler 1
3.2 Produktzubehör
Nr. Bezeichnung Menge
1 Schwarzer Silikonschlauch, Innendurchmesser 16 mm, einlagig, hitzebeständig bis 120 °C, 10 Meter
2 Signalleitung
3 Netzwerkkabel
4 Transparenter Stahlschlauch, Innendurchmesser 16 mm, hitzebeständig bis 160 °C
5 USB-Stick
6 Rohrschelle
4. Liste der Produkt- und Lehrversuche (Details siehe Versuchsanleitung)
(1) Betriebszustand 1: Automatisierte Methode zum Schutz vor Frost
(2) Betriebszustand 2: Automatisierte Methode bei guter Lichtintensität
(3) Betriebszustand 3: Automatisierte Methode bei guter Lichtintensität und hohem Warmwasserbedarf
(4) Betriebszustand 4: Automatisierte Methode bei schlechter Lichtintensität
