AFA066 HSI-Lehrsystem Kälte- und Klimatechnik, Basiseinheit, didaktische Ausstattung, Berufsausbildungsgeräte, Kältetechnik-Lehrgeräte
1. Produkteinführung
1.1 Produktbeschreibung

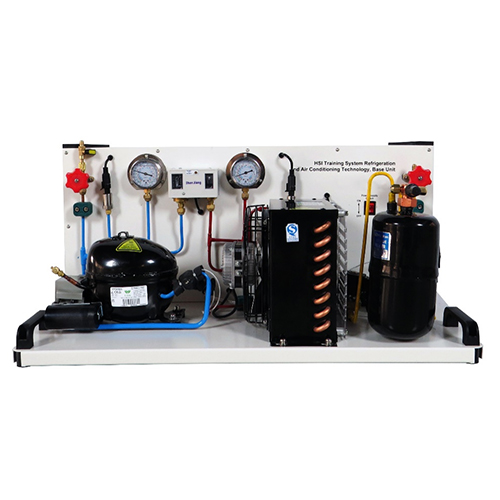

Die Hauptkomponenten sind Verdichter, Verflüssiger und Sammler sowie die Elektrik und Kommunikationstechnik. Das Modell wird in die Basiseinheit eingesetzt und hydraulisch über Kältemittelschläuche und elektrisch über Kabel angeschlossen. Selbstdichtende Verbindungen minimieren Kältemittelverluste. Alle Komponenten sind übersichtlich angeordnet, um die Überwachung ihres Betriebs zu erleichtern.
Moderne und leistungsstarke Software ist in Form der Hardware-/Software-Integration (HSI) ein unverzichtbarer Bestandteil des Lehrsystems. Sie ermöglicht die einfache und komfortable Durchführung und Auswertung von Experimenten. Das Versuchsgerät wird über eine USB-Schnittstelle mit dem PC verbunden.
Die Software umfasst eine Systembedienungs- und Datenerfassungssoftware sowie eine Lernsoftware. Die Lernsoftware enthält erklärende Texte und Abbildungen, die das Verständnis der theoretischen Grundlagen maßgeblich unterstützen. Mithilfe des Erstellungssystems können Lehrkräfte weitere Übungen erstellen. Jedes Modell verfügt über eine eigene, den Lernzielen entsprechende Software.
1.2 Produktmerkmale
1. Die Rohrleitungen des Kältekreislaufs sind auf der Montageplatte verlegt. Die Hoch- und Niedertemperaturbereiche sind zur einfachen Erkennung und Unterscheidung unterschiedlich gefärbt.
2. Das Gerät ist mit einem leistungsstarken Sicherheitssystem ausgestattet. Im Kältekreislauf sind Hoch- und Niederdruckschalter vorhanden. Bei einem anormalen Systemdruck kann der Kompressor zum Schutz von Kompressor und System sofort abgeschaltet werden.
3. Der Stromkreis ist mit einem Fehlerstromschutzschalter, einer Not-Aus-Einrichtung und einem zuverlässigen Erdungsschutz ausgestattet, um die Sicherheit von Gerät und Personal zu gewährleisten.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung des Geräts: AC 220 V
Kältedrucksensor: Bereich 0–30 bar, DC 24 V, Signal 4–20 mA
Lamellenkondensator: AC 220 V-Motor, mit 120-mm-Lüfter
Kältedrucksensor: Bereich 0–30 bar; Spannungsversorgung DC 24 V, Signal 4–20 mA
Temperatursensor: PT100 DC 24 V; Spannungsversorgung -50–150 °C; Ausgang 4–20 mA
2.2 Abmessungen und Gewicht
Abmessungen: 900 mm x 750 mm x 410 mm
Gewicht: < 100 kg
3. Produktbezeichnungen und Funktionsbeschreibung
3.1 Hauptbestandteile
Nr. Bezeichnung
1 Kompressor
2 Handventil
3 Drucksensor
4 Niederdruckmanometer
5 Hoch- und Niederdruckschutzschalter
6 Hochdruckmanometer
7 Kondensator
8 Hauptschalter
9 Flüssigkeitsbehälter
10 Magnetventil
3.2 Produktzubehör
Nr. Bezeichnung
1 USB-Kabel
2 Netzwerkkabel
3 USB-Stick
4 Sicherung
5 Fluorspülschlauch
6 Netzkabel
4. Produktkonfigurationsliste
Nr. Bezeichnung Menge
1 Kompressor 1
2 Kondensator 1
3 Magnetventil 3
4 Hoch- und Niederdruckschutzschalter 1
5 Hochdruckmanometer 1
6 Niederdruckmanometer 1
7 Drucksensor 3
8 Handventil 2
9 Flüssigkeitsbehälter 1
10 Schauglas 1
11 Trockenmittel 1
12 Hauptschalter 1
13 Netzwerkkabelschnittstelle 1
14 USB-Schnittstelle 1
15 Netzkabelschnittstelle 1
16 USB-Kabel 1
17 Netzwerkkabel 1
18 USB-Stick 1
19 Sicherung 4
20 Fluorspülrohr 2
21 Netzkabel 1
5. Liste der Produkt-Lehrversuche
(1) Geräte- und PC-Onlinetest
(2) Gerätebetriebstest
(3) Datenexporttest
(4) Hoch- und Niederspannungsschutztest
(5) Schutzschaltertest
