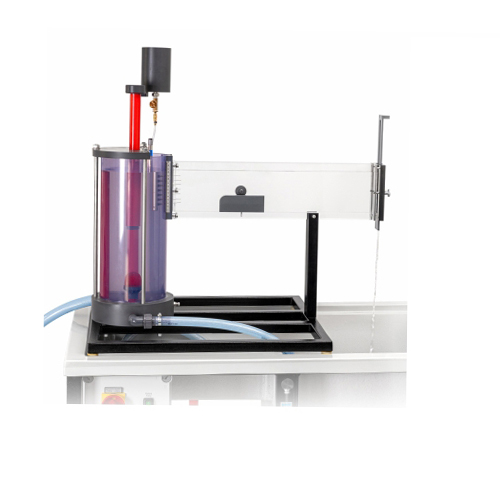

HM 150.21 Visualisierung von Stromlinien in einem offenen Gerinne, Lehrmittel, Berufsbildungsmaterial, Strömungsmechanik-Laborausstattung

Umströmung verschiedener Widerstandskörper und Anströmung von Wehren; Tinte als Kontrastmittel
Merkmale
- Umströmung verschiedener Widerstandskörper
- Anströmung verschiedener Wehre
- Tinte als Kontrastmittel zur Visualisierung der Stromlinien
Lernziele/Experimente
- Einfluss unterschiedlich geformter Wehre auf die Strömung
- Visualisierung der Stromlinien bei der Anströmung eines Wehrs
- Visualisierung der Stromlinien bei der Umströmung verschiedener Widerstandskörper
Spezifikationen
[1] Visualisierung der Stromlinien bei Anströmung und Umströmung verschiedener Wehre und Widerstandskörper
[2] Transparente Versuchsrinne
[3] Demonstration der Anströmung an zwei Wehren
[4] Demonstration der Umströmung von vier verschiedenen Widerstandskörpern
[5] Kontrastmittel: Tinte


[6] Kontrastmittelverteiler mit sieben Düsen
[7] Wasserstand in der Versuchsrinne einstellbar über Schleuse am Wasserzulauf und Wehr am Wasserablauf
[8] Strömungsgleichrichter für gleichmäßigen, wirbelfreien Wasserzulauf
[9] Wasserversorgung über HM 150 Basismodul oder über Laborversorgung
Technische Daten
Versuchsrinne
- LxBxH: 625x20x150 mm
Kontrastmittel: Tinte
Kontrastmittelinjektion
- 7 Düsen
Wassertank: 12,5 l
Tintentank: 200 ml
Widerstandskörper
- Kleiner Zylinder: Ø 35 mm
- Großer Zylinder: Ø 60 mm
- Stromlinienförmiger Körper
- Leitschaufelprofil
Wehre
- Breitkämmiges Wehr
- Scharfkämmiges Wehr
LxBxH: 895x640x890 mm
Gewicht: ca. 24 kg
