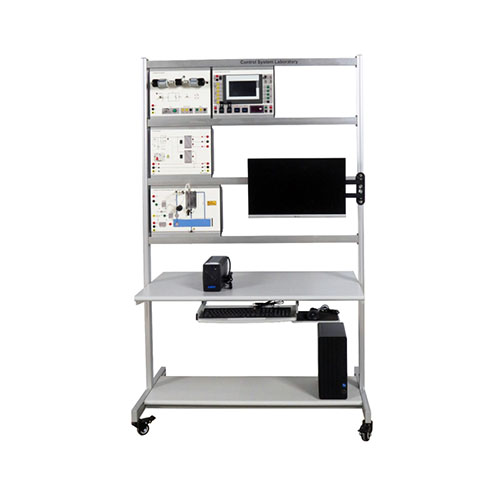

AF308E Steuerungssystem-Labor Didaktische Ausrüstung Berufsausbildungsausrüstung Elektrische Schulungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung
Das Steuerungssystem-Labor dient dem Studium der Prinzipien verschiedener Steuerungssysteme. Prozesssteuerung bezieht sich auf die Überwachung, Anpassung und Optimierung wichtiger Parameter (wie Temperatur, Druck, Durchfluss, Füllstand usw.) im industriellen Produktionsprozess mithilfe von Automatisierungstechnik und Steuerungsstrategien, um einen stabilen, effizienten und sicheren Betrieb des Produktionsprozesses zu gewährleisten. Prozesssteuerung wird in der Chemie-, Erdöl-, Energie-, Pharma- und Lebensmittelindustrie sowie in anderen Branchen广泛 eingesetzt. Gängige Steuerungsmethoden umfassen die PID-Regelung: Die Proportional-Integral-Differential-Regelung (PID) ist die am häufigsten verwendete Steuerungsmethode und eignet sich für die meisten industriellen Prozesse. Durch die Anpassung der Proportional-, Integral- und Differentialparameter wird das Systemverhalten optimiert.
1.2 Produktmerkmale
1. Das Produkt verfügt über eine ausgezeichnete elektrische Sicherheit und zeichnet sich durch ein hervorragendes Schutzdesign und hohe Erdungssicherheit aus.
2. Das Produktdesign ist ansprechend und die Struktur einfach.
3. Das Produkt ist korrosionsgeschützt. Das Material ist robust und langlebig, was die Lebensdauer des Produkts erheblich verlängert.
4. Das Produkt ist digitalisiert, und die Einstellparameter können schnell über Software oder Bildschirm eingestellt werden.
2. Technische Daten
2.1 Technische Parameter
Stromversorgungsparameter: Einphasen-Dreileiter-Wechselstrom 220 V
Betriebsumgebungsbedingungen: Umgebungstemperatur -10℃～+40℃, relative Luftfeuchtigkeit < 85 % (25℃). 2.2 Abmessungen und Gewicht
Abmessungen: 1320 mm * 770 mm * 2150 mm
Gewicht: 140 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptkomponenten des Produkts
Nr. Name Menge
1 Vier-Quadranten-Antriebssystemmodul 1
2 Universelles digitales Steuermodul 1
3 DC-Netzteilmodul 1
4 Kompaktes Füllstandsregelungsset inkl. Behälter, Temperatur- und Durchflussmodulen 1
5 Computermonitor 1
6 USV (unterbrechungsfreie Stromversorgung) 1
7 Tastatur 1
8 Maus 1
9 Computer 1
10 Lenkrolle 4
3.2 Produktzubehör
Nr. Name Menge
1 Sechsfach-Steckdosenleiste 1
2 Netzkabel 1
3 Stecker 1
4 USB-Stick mit Software 1
5 Batterie für Digitalmultimeter 1
6 Netzwerk-Verlängerungskabel 3
7 USB-Verlängerungskabel 1
8 Digitalmultimeter 1
9 HDMI-Kabel 1
10 4-mm-Sicherheitsverbindungskabel – zweifarbig 4
11 4-mm-Sicherheitsverbindungskabel – schwarz 10
12 4-mm-Sicherheitsverbindungskabel – grün 6
13 4-mm-Sicherheitsverbindungskabel – gelb 6
14 4-mm-Sicherheitsverbindungskabel – rot 8
4. Liste der Lehrversuche (Details siehe Versuchsanleitung)
(1) Zwei-Punkt- und Drei-Punkt-Regelungsversuche
(2) PID1-Füllstandsregelungsversuch
(3) Kaskaden-Füllstandsregelungsversuch
(4) Vier-Quadranten-Betriebsversuch
(5) Manuelle Steuerung des PID1-Vorwärtsgeschwindigkeitsregelungsversuchs (Unterschied zwischen offenem und geschlossenem Regelkreis)
(6) PID1-Rückwärtsregelungsversuch
(7) Kaskaden-Vorwärtsgeschwindigkeitsregelungsversuch (Drehzahlregelkreis, Stromregelkreis)
