HFC2 Kräftedreieck Didaktische Ausrüstung Ausrüstung für die Berufsausbildung Mechanische Ausbildungsausrüstung
Beschreibung

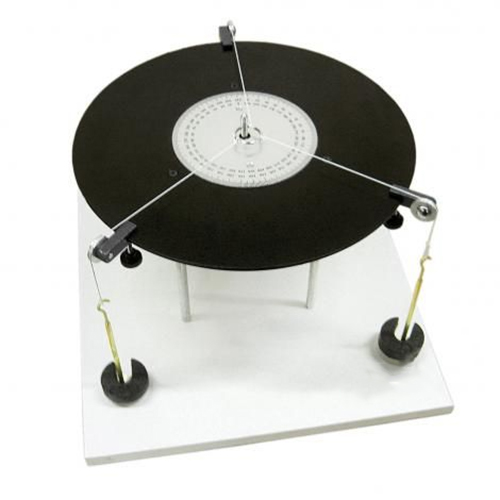

Eine auf einer Werkbank montierte Grundplatte mit einem erhöhten runden Tisch mit einem zentralen Stift und einem 360°-Winkelmesser verfügt über drei Rollen an verstellbaren Klemmen um die Tischkante. Drei Seile mit Haken sind an einem zentralen Ring befestigt und enden an Lastaufhängungen. Der zentrale Ring liegt über dem zentralen Stift des erhöhten Tisches, während Gewichte an den einzelnen Aufhängungen angebracht werden. Anschließend wird der zentrale Ring vom zentralen Stift entfernt, und der Gleichgewichtszustand kann auf natürliche Weise erreicht werden. Die Wirkungslinien jeder angewendeten Kraft werden am am erhöhten Tisch befestigten Winkelmesser abgelesen. Das Kräftedreieck im Gleichgewicht kann konstruiert und die Resultierende zweier bekannter Kräfte ermittelt werden.
Merkmale
Sehr anschauliches Tischgerät
Direkte Kraftmessung
Einstellbare Kraftwirkungslinien
Praktische Überprüfung des Kräftedreiecks
Komplettes Set mit Gewichten und Aufhängern erhältlich
Technische Daten
Grundplatte: 350 (L) x 350 (B) mm
Erhöhter Tisch: 200 mm über der Grundplatte, Ø 300 mm
Winkelmesser: 0–360°, 1° Auflösung
3 x Flaschenzughalterung
3 x Lastaufhänger
Gewichte und Abmessungen
Gewicht: 10 kg
Länge: 350 mm
Breite: 350 mm
Höhe: 250 mm
