HFC5 Biegemoment-Gerät Didaktische Ausrüstung Berufsausbildung Ausrüstung Mechanische Ausbildung Ausrüstung
Beschreibung

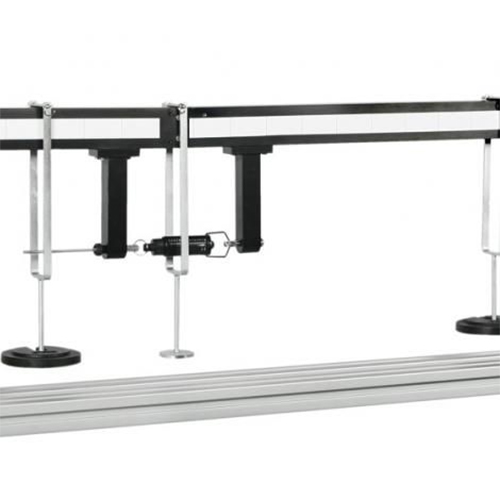

Ein horizontal gelagertes und vertikal belastetes Stück Material wird als Balken bezeichnet. Die Belastung verursacht Biegung und Querscherung. Die Lasten und Reaktionen sind die auf den Balken wirkenden „äußeren“ Kräfte. Sie müssen im Gleichgewicht sein. Die Festigkeit des Balkens hängt jedoch von „inneren“ Kräften oder Momenten ab. Dieses Experiment demonstriert die Natur dieser inneren Kräfte und ihre Abhängigkeit vom äußeren Kräftesystem. Der Versuchsbalken wurde in zwei Teile „geschnitten“ und durch ein Paar reibungsarmer Präzisionskugellager miteinander verbunden. Eine untergehängte Federwaage liefert ein Widerstandsmoment und ermöglicht zudem die Messung des Biegemoments des Abschnitts. Wenn die Balken belastet werden, wird die Federwaage mithilfe eines Rändelknopfs so eingestellt, dass jeder Balken in eine horizontale Ruheposition gebracht wird. Anschließend kann die Biegemomentkraft aufgezeichnet werden. Die Belastung der Balken erfolgt mithilfe kalibrierter Prüfgewichte und dreier speziell entwickelter Aufhänger, die den Balken an einem Punkt berühren und an beliebiger Stelle entlang der Arbeitslänge des Balkenabschnitts positioniert werden können. Der Balken wird einfach auf Endstiften gestützt. Das Gerät lässt sich schnell und einfach auf einer Werkbank aufstellen und benötigt wenig Platz. Es handelt sich um ein visuelles Experiment, und verschiedene Belastungen können präzise und schnell aufgebracht werden. Ein klappbarer Metallstreifen (HFC5A) zur Simulation des Belastungsmusters eines Plattenträgers für ein fortgeschritteneres Experiment zu Einflusslinien ist optional erhältlich. Dieses Gerät ist Teil einer Reihe analoger Experimente für statische Untersuchungen im oberen Marktsegment, wobei der Schwerpunkt auf der manuellen Datenerfassung liegt.
Merkmale
Optisch realistischer, geschnittener Balken
Erfasst innere Kräfte und zeigt sie extern an
Biegekraftausgabe über Kraftmessdose
Uneingeschränkte Belastungspositionen
Lastposition am Schnitt im Balken
Optionaler Einflusslinienabschnitt (mit optionalem HFC5A)
Technische Daten
Balkenlängen: 650 und 350 mm
Balkenquerschnitt: 51 x 38 mm
50-mm-Skalierung auf den Balken
Gewichtssatz: 3 x 2 N, 3 x 5 N, 3 x 10 N
Gewichte und Abmessungen
Nettogewicht: ca. 5 kg (ohne Gewichte)
Nettoabmessungen: ca. 1050 (L) x 300 (B) x 300 (H) mm
