HFC8 Schwerpunktgerät Didaktische Ausrüstung Ausrüstung für die Berufsausbildung Mechanische Ausbildungsausrüstung
Beschreibung

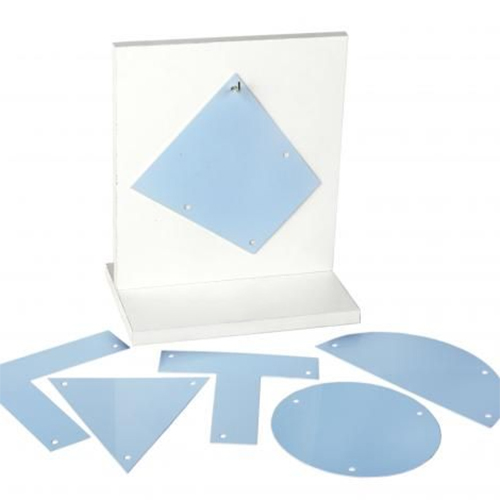

Mit diesem Gerät lässt sich der Schwerpunkt einer Form mit gleichmäßiger Dicke leicht ermitteln. Es bietet eine einfache Technik für komplizierte Formen, die viel schneller geht als beispielsweise die Anwendung von Infinitesimalrechnung. Eine freistehende Rückwand hat einen Haken, an dem verschiedene flache Formen aufgehängt werden können. Ein einfaches, am Stift aufgehängtes Pendel ermöglicht die Übertragung der Wirkungslinie des Gewichts auf die Lamelle. Der Schwerpunkt ist die Stelle auf der Form, an der sich zwei oder mehr solcher Linien schneiden. Es stehen sechs verschiedene Formen zur Verfügung, die jeweils mehrere Löcher im Profil haben. So können die Formen an verschiedenen Punkten aufgehängt und die Wirkungslinien eingezeichnet werden.
Merkmale
Visuelles, praktisches Tischgerät
Sechs verschiedene Formen im Lieferumfang enthalten
Formen können markiert und gereinigt werden
Bezugslinie vorhanden
Formen haben viele Löcher für Variationsmöglichkeiten
Kundenspezifische Formen können verwendet werden
Technische Daten
Rückwand: 228 (L) x 152 (B) x 270 (H) mm
1 x Trapezform (4 Löcher)
1 x L-Form (3 Löcher)
1 x Halbkreisform (3 Löcher)
1 x Dreieckform (3 Löcher)
1 x T-Form (3 Löcher)
1 x Kreisform (3 Löcher)
Gewicht und Abmessungen
Gewicht: 1 kg
Länge: 228 mm
Breite: 152 mm
Höhe: 280 mm
