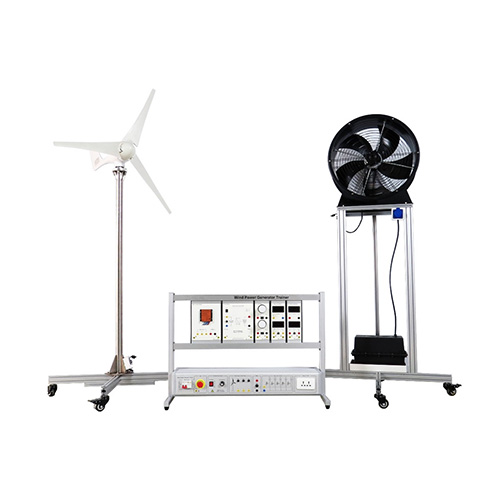

AFR049 Windkraftgenerator-Trainingsgerät – Didaktisches Gerät für die Berufsausbildung im Bereich erneuerbare Energien
1. Produkteinführung
1.1 Produktbeschreibung
Dieses Trainingsgerät besteht aus sechs Hauptkomponenten: Stromerzeugungseinheit, Ladeeinheit, Energiespeichereinheit, Wechselrichtermodul, Steuereinheit und Lasteinheit. Mit dieser Trainingsplattform erwerben die Lernenden grundlegende Kenntnisse über die Windkrafterzeugung sowie deren Installation, Inbetriebnahme, Betrieb, Wartung und Fehleranalyse. Sie lernen, Fehlerdiagnosen zu verstehen und zu analysieren, die Prinzipien und Steuerungsmethoden zu beherrschen und ihre entsprechenden Kenntnisse und Fertigkeiten zu entwickeln. Das Gerät eignet sich für die Lehre und die Leistungsbeurteilung in relevanten Studiengängen an Fachhochschulen, technischen Gymnasien und Berufsschulen.
1.2 Produktmerkmale
(1) Die Trainingsplattform verfügt über eine schlichte und elegante Aluminiumprofil-Rahmenkonstruktion. Dank der Universalrollen am Boden lässt sie sich flexibel bewegen und in der Höhe an unterschiedliche Bodenverhältnisse anpassen. Sie ist benutzerfreundlich und robust.
(2) Die Windgeschwindigkeit ist einstellbar, die Ausstattung ist vollständig und die Bedienung einfach. (3) Die Kombination aus Software und Hardware ermöglicht die vollständige Vermittlung der Schulungsinhalte verschiedener Kurse.
(4) Die Schulungsausrüstung verfügt über ein umfassendes Sicherheitssystem.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Einphasig, dreiadrig, 220 V Wechselstrom, 50 Hz
Windkraftanlage: Dreiphasig, 12 V Wechselstrom, 100 W, 3 Rotorblätter, Anlaufwindgeschwindigkeit 2 m/s, Nennwindgeschwindigkeit 10,5 m/s, Laufraddurchmesser 1,15 m
Windkraftanlagensteuerung: Dreiphasig, 12 V Wechselstrom, 200 W, Gleichrichterausgang: 12 V Gleichstrom
Batterie: 12 V Gleichstrom, 100 Ah
Wechselrichter: Eingang: 12 V Gleichstrom Ausgang: AC 230 V, 50 Hz, Dauerleistung 600 W, Maximalleistung 1200 W
LED-Lampe: 12 V, 5 W
2.2 Abmessungen und Gewicht
Abmessungen: 1040 mm × 405 mm × 740 mm
Gewicht: < 150 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptteil
Nr. Bezeichnung
1 Windturbine
2 Axialventilator
3 Gerätehalterung
4 Netzteil
5 Akku
3.2 Elektrische Komponenten
Nr. Bezeichnung
1 Windkraftregler
2 Wechselrichter
3 DC-Lampenlastmodul
4 AC-Spannungs- und Strommessgerät
5 DC-Spannungs- und Strommessgerät
6 Netzteil
7 Not-Aus-Einheit
8 Simulierte Windquelle
9 Windturbinen-Ausgangseinheit
10 Akku
11 AC-Lasteinheit
12 Steckdose
3.3 Zubehör
Nr. Bezeichnung
1 Netzkabel
2 Digitalmultimeter
3 Sicherung
4 Sicherung
5 4-mm-Sicherheitsanschlusskabel (rot) 4-mm-Sicherheitsanschlusskabel (schwarz)
7 4-mm-Sicherheitsanschlusskabel (gelb)
8 4-mm-Sicherheitsanschlusskabel (blau)
9 4-mm-Sicherheitsanschlusskabel (zweifarbig)
10 Wechselstrom-Glühbirne
4. Produktkonfigurationsliste
Nr. Bezeichnung Menge
1 Windkraftanlage 1
2 Axialventilator 1
3 Windkraftanlagen-Steuermodul 1
4 Wechselrichtermodul 1
5 Wechselstrom-Spannungs- und Strommessgerät 1
6 Gleichstrom-Spannungs- und Strommessgerät 1
7 Gleichstrom-Glühbirnenlastmodul 1
8 Netzteil 1
9 Not-Aus-Einheit 1
10 Simulierte Windquelle 1
11 Windkraftanlagen-Ausgangseinheit 1
12 Batterie 1
13 Wechselstrom-Lasteinheit 1
14 Steckdose 1
15 Netzkabel 2
16 Digitalmultimeter 1
17 Sicherung 4
18 Sicherung 4
19 4-mm-Sicherheitsanschlusskabel (rot) 5
20 4-mm-Sicherheitsanschlusskabel (schwarz) 5
21 4-mm-Sicherheitsanschlusskabel (gelb) 5
22 4-mm-Sicherheitsanschlusskabel (blau) 5
23 4-mm-Sicherheitsanschlusskabel (zweifarbig) 5
5. Liste der Produktlehrversuche
(1) Batteriewechselrichter-Experiment
(2) Windenergieerzeugung und Batteriespannungs- und Strommessung
(3) Windenergieerzeugungsexperiment
