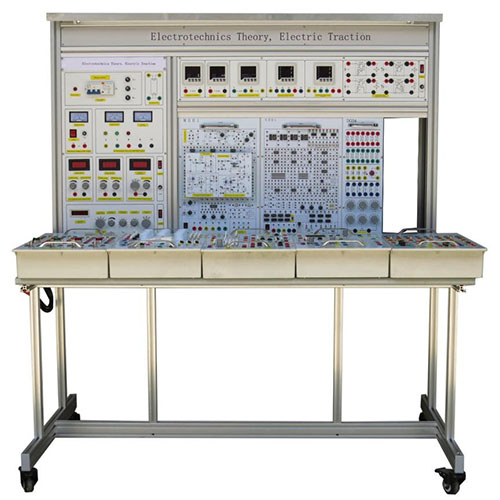

AF319E Elektronisches Prozesstechnologie-Trainingsgerät – Didaktische Ausrüstung für die Berufsausbildung – Elektrotechnik-Trainingsgerät
1 Produktübersicht
1-1 Übersicht
1. Dieses Produkt integriert ein Trainingssystem für digitale und analoge Schaltungen und ermöglicht Tests sowohl analoger als auch digitaler Schaltungen.
2. Das Produkt ist mit einem geregelten Netzteil, Wechselstrom, Frequenzgenerator, Summer, Mehrfachsteckdose, Spannungsregler usw. ausgestattet und bietet somit umfangreiche Ressourcen für Messungen, Fehlersuche und die Entwicklung neuer elektronischer Produkte.
1-2 Merkmale
1. Das Gerät verfügt über einen speziellen Stecker, der es den Lernenden ermöglicht, die Versuchsschaltung schnell aufzubauen und die Tests durchzuführen.
2. Durch die Verwendung verschiedener elektronischer Bauteile und Montagewerkzeuge werden nicht nur die Montage- und Fehlersuchfähigkeiten der Lernenden trainiert, sondern auch Kompetenzen in der Lehrplanentwicklung, der Abschlussplanung, der Wettbewerbsorientierung und anderen Bereichen der beruflichen Weiterentwicklung gefördert.
2 Leistungsparameter
(1) Eingangsleistung: Drehstrom, Fünfleiter, 380 V ± 10 %, 60 Hz
(2) Abmessungen: 1300 mm × 650 mm × 1500 mm
(3) Maschinenleistung: < 2 kVA
(4) Gewicht: < 250 kg
(5) Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
3 Versuchsliste
Digitale Schaltungstechnik
Versuch 1: Schaltverhalten von Transistoren, Begrenzer und Klemme
Versuch 2: Funktions- und Parametertest von TTL-Logikgattern
Versuch 3: Funktions- und Parametertest von CMOS-Logikgattern
Versuch 4: Anschluss und Ansteuerung von integrierten Logikschaltungen
Versuch 5: Entwurf und Test von kombinatorischen Logikschaltungen
Versuch 6: Decoder und seine Anwendung
Versuch 7: Datenselektor und seine Anwendung
Versuch 8: Trigger und seine Anwendung
Versuch 9: Zähler und seine Anwendung
Experiment 10: Schieberegister und seine Anwendung
Experiment 11: Impulsverteiler und seine Anwendung
Experiment 12: Erzeugung eines Impulssignals mittels einer Gatterschaltung – selbsterregter Multivibrator
Experiment 13: Monostabiler Trigger und Schmitt-Trigger – Impulsverzögerung und Wellenformungsschaltung
Experiment 14: 555-Zeitbasisschaltung und ihre Anwendung
Experiment 15: Digital-Analog-Wandler A/D-Wandler
Experiment 17: Elektronische Stoppuhr
Experiment 18: 3-Bit-Digitalvoltmeter (Gleichstrom)
Experiment 19: Digitaler Frequenzmesser
Analoges elektronisches Testgerät
Experiment 1: Verwendung gängiger elektronischer Messgeräte
Experiment 2: Einfacher Diodentest
Experiment 3: Untersuchung der Eingangs- und Ausgangskennlinien einer Quarztriode
Experiment 4: Einstufige Verstärkerschaltung
Experiment 5: Zweistufige Verstärkerschaltung
Experiment 6: Verstärkerschaltung mit negativer Rückkopplung
Experiment 7: Emitterfolger
Experiment 8: Differenzverstärkerschaltung
Experiment 9: FET-Verstärker
Experiment 10: RC-Sinusschwingkreis
Experiment 11: LC-Oszillator und frequenzselektiver Verstärker
Experiment 12: Grundlegende Parameterprüfung eines integrierten Operationsverstärkers
Experiment 13: Amplitudenproportionale Schaltung eines integrierten Operationsverstärkers
Experiment 14: Integrations- und Differenzschaltungen von integrierten Operationsverstärkern
Experiment 15: Spannungskomparatorschaltung Integrierter Operationsverstärker
Experiment 16: Wellenformgenerator
Experiment 17: Aktiver Filter
Experiment 18: Integrierter Leistungsverstärker
Experiment 19: Komplementärer symmetrischer Leistungsverstärker
Experiment 20: Integrierter Spannungsregler
Experiment 21: Serienspannungsregler
Experiment 22: Thyristor-gesteuerte Gleichrichterschaltung
