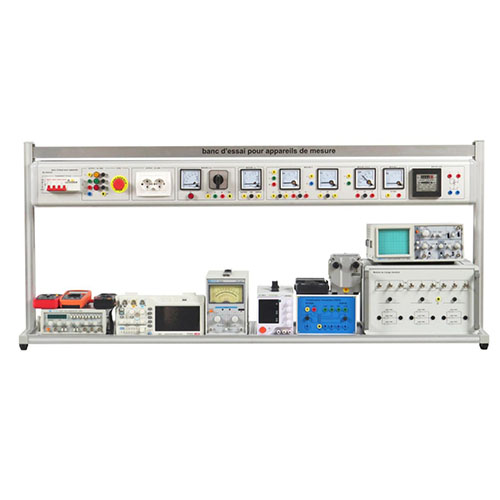

AF318E Messgeräte-Übungsplattform – Didaktische Ausrüstung – Berufsbildungsausrüstung – Elektrotechnik-Übungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung
Diese Übungsplattform umfasst verschiedene elektrische Messgeräte. Durch praktische Übungen lernen die Lernenden die Eigenschaften der Geräte kennen, beherrschen deren Messprinzipien und Verdrahtungsmethoden und erwerben entsprechende Kenntnisse und Fertigkeiten. Sie eignet sich für die Lehre und die Leistungsbeurteilung in relevanten Studiengängen an Fachhochschulen, technischen Hochschulen, Berufsfachschulen und technischen Schulen.
1.2 Produktmerkmale
(1) Die Übungsplattform verfügt über eine Aluminiumprofil-Rahmenkonstruktion. Stromversorgung und Messgeräte sind integriert und im Inneren installiert. Dies gewährleistet eine sichere und komfortable Nutzung und schützt vor Beschädigungen.
(2) Die Messgeräte werden auf der Geräteablage platziert und können je nach Versuchsaufbau flexibel hinzugefügt oder entfernt werden, um den Bedürfnissen verschiedener Nutzer gerecht zu werden.
(3) Die Übungsplattform verfügt über ein umfassendes Sicherheitssystem.
2. Technische Daten
2.1 Grundlegende technische Parameter
Betriebsstromversorgung: Drehstrom, 5-Leiter-System, 380 V/50 Hz
Umgebungstemperatur: -10 °C bis +40 °C
Luftfeuchtigkeit: < 85 % (bei 25 °C)
2.2 Geräteparameter
Abmessungen: 1600 mm × 400 mm × 705 mm
Gewicht: 100 kg
3. Bezeichnungen und Funktionen der Produktkomponenten
3.1 Hauptkörper des Geräts
Nr. Bezeichnung Funktion Beschreibung Menge
1 Leitungsschutzschalter (Hauptschalter) 1
2 Drehstromanschlüsse (Drehstromausgang) 1
3 Not-Aus-Schalter (Hauptstrom trennen) 1
4 Steckdose (220 V Wechselstromausgang) 1
5 Voltmeter (Wechselspannung messen) 1
6 Betriebsanzeige (Phasenschalter anzeigen) 4
7 Phasenanzeigeschalter (Ein/Aus) 1
8 Drehstromanschlüsse (Anschluss für Drehstrom) 4
9 Amperemeter (Leitungsstrom messen) 1
10 Amperemeter (externe Anschlüsse) 2
11 Drehstrom-Leistungsmesser (Leistung messen) 1
12 Drehstrom-Leistungsmesser (externe Anschlüsse) 7
13 Einphasen-Leistungsmesser (Leistung messen) 1
14 Einphasen-Leistungsmesser (externe Anschlüsse) 4
15 Leistungsfaktormesser (Leistungsfaktor messen) 1
16 Leistungsfaktormesser (externe Anschlüsse) 4
17 Frequenzmesser (Frequenz messen) 1
18 Frequenzmesser (externe Anschlüsse) 2
19 Energiemesser (Elektrische Energie messen) 1
20 Energiemesser Externe Anschlüsse Anschlussschnittstelle 4
21 Digitalmultimeter Unterstützung bei Experimenten 1
22 Kapazitäts- und Induktivitätsmessgerät Unterstützung bei Experimenten 1
23 Stromzangenmessgerät Unterstützung bei Experimenten 1
24 Digitaloszilloskop Anzeige gemessener Wellenformen 1
25 Analogmultimeter Unterstützung bei Experimenten 1
26 Megaohmmeter Unterstützung bei Experimenten 1
27 Analogoszilloskop Anzeige gemessener Wellenformen 1
28 Signalgenerator Ausgabe elektrischer Signale 1
29 Transistor-Millivoltmeter Unterstützung bei Experimenten 1
30 Geregeltes Gleichstromnetzteil Ausgabe der benötigten Gleichstromleistung 1
31 Widerstandskasten Unterstützung bei Experimenten 1
32 Einphasen-Transformatorkasten Unterstützung bei Experimenten 1
33 Rahmen Feste Ausrüstung 1
3.2 Gerätezubehör
Nr. Name Funktion Beschreibung Menge
1 Messleitungen für Signalgeneratoren – Unterstützung beim Geräteanschluss 2
2 USB-Kabel für digitales Oszilloskop – Kommunikation mit einem Oszilloskop 1
3 Geräte-Debugging-Tool – Fehlersuche am Gerät 1
4 Messleitungen für geregeltes Gleichstromnetzteil – Unterstützung beim Ausgang des geregelten Gleichstromnetzteils 2
5 Messleitungen für digitales Oszilloskop – Unterstützung beim Geräteanschluss 2
6 Geräte-Debugging-Tool – Fehlersuche am Gerät 1
7 Messleitungen für analoges Oszilloskop – Unterstützung beim Geräteanschluss 2
8 Messleitungen für Millivoltmeter – Unterstützung beim Geräteanschluss 2
9 Messleitungen für Messgeräte – Unterstützung beim Geräteanschluss 2
Nr. Bezeichnung Funktion Beschreibung Menge
1 Blaues 4-mm²-Sicherheitskabel – Anschluss des Geräts 5
2 Gelbes 4-mm²-Sicherheitskabel – Anschluss des Geräts 6
3 Grünes 4-mm²-Sicherheitskabel – Anschluss des Geräts 6
4 Rotes 4-mm²-Sicherheitskabel – Anschluss des Geräts 6
5 Zweifarbiges 4-mm²-Sicherheitskabel – Anschluss des Geräts 6
6 4-mm²-Sicherheitskabel für die Stromversorgung – Stromanschluss 6
Nr. Bezeichnung Funktion Beschreibung Menge
1. Stromzange (für Experiment 1)
2. Digitalmultimeter (für Experiment 1)
3. Analogmultimeter (für Experiment 1)
4. Induktivitäts- und Kapazitätsmessgerät (für Experiment 1)
3.3 Zusätzliche Komponenten
4. Liste der benötigten Produkte für den Unterricht
(1) Netzteil
(2) Transformator
(3) Stromzange
(4) Zeigermultimeter
(5) Digitalmultimeter
(6) Digitales Kapazitätsmessgerät
(7) Megohmmeter
(8) Transistor-Millivoltmeter
(9) Signalgenerator
(10) Analogoszilloskop
(11) Geregeltes Gleichstromnetzteil
(12) Digitaloszilloskop
