F860 Einstufige Kompressor-Testeinheit Didaktische Ausrüstung Ausrüstung für die Berufsausbildung Ausrüstung für Fluidlabore
Beschreibung

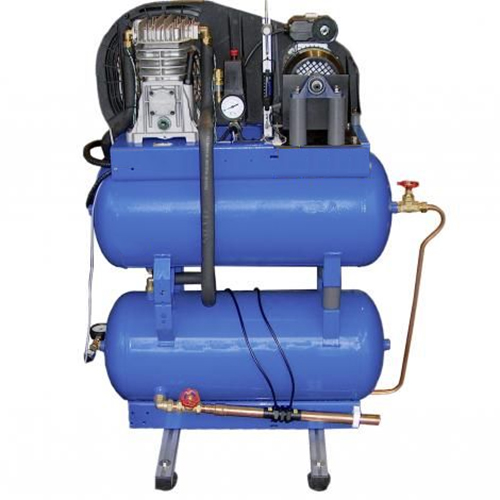

Eine Tischeinheit mit einem riemengetriebenen Kolbenkompressor. Der Antriebsmotor ist gelagert und ermöglicht die Messung des zum Antrieb des Kompressors erforderlichen Drehmoments mithilfe einer integrierten Waage. Anhand des gemessenen Drehmoments und der Motordrehzahl lässt sich die zum Antrieb des Kompressors erforderliche Wellenleistung bestimmen. Die Kompressordrehzahl wird über das feste Riemenscheibenverhältnis zwischen Antriebsmotor und Kompressor gemessen. Panelmontierte Messgeräte ermöglichen den Vergleich der elektrischen Motoraufnahme mit der gemessenen Wellenleistung. Die Ansaugluft gelangt durch eine Blende zur Durchflussmessung in einen Behälter, der Ansaugpulsationen reduziert und die Einstellung verschiedener Ansaugbedingungen ermöglicht. Ansaug- und Förderdruck werden auf Manometern angezeigt, und alle relevanten Systemtemperaturen werden von Thermoelementsensoren erfasst, die mit mehreren Wahlschaltern und einer digitalen Temperaturanzeige verbunden sind. Die Durchflussmessblende ist mit einem Panelmanometer verbunden, um die Differenzdruckmessung zu ermöglichen. Die Luft wird einem Behälter zugeführt, der zur Sicherheit des Bedieners mit einem Hochdruckabschalter und einem Überdruckventil ausgestattet ist. Ein Drosselventil ermöglicht die Regelung und Einstellung des Förderdrucks.
Merkmale
Ermöglicht die Untersuchung eines einstufigen Kompressors bei verschiedenen Förderdrücken. Sicher und für den Einsatz durch Schüler geeignet.
Die Instrumentierung ermöglicht eine detaillierte Analyse der Kompressorleistung.
Optionale computergestützte Datenerfassung
Technische Daten
Zweizylinderkompressor
Kompressorabmessungen:
Bohrung: 60 mm
Hub: 24 mm
Hubvolumen pro Umdrehung: 0,135 Liter
Radius der Motordrehmomentstütze: 112 mm
Gewichte und Abmessungen
Gewicht: 80 kg
Länge: 940 mm
Breite: 600 mm
Höhe: 1140 mm
