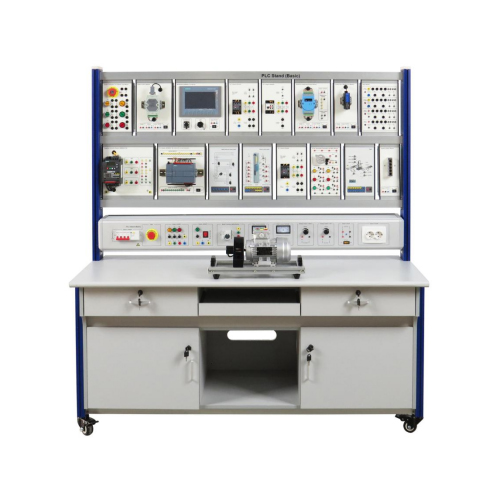

AF477E SPS-Prüfstand (Basis) – Didaktische Ausstattung – Ausrüstung für technische Fertigkeiten – Ausrüstung für die Elektrotechnik
1. Produkteinführung
1.1 Produktbeschreibung
Industrielle Automatisierungstechnik mit SPS (Speicherprogrammierbare Steuerung).
Hauptkomponenten: SPS-Modul, Mensch-Maschine-Schnittstelle (HMI, Sensorpanel), Relais, Aktoren.
Ein-/Ausgabe: Tasten, Sensoren, Encoder, LED-Anzeigen.
1.2 Produktmerkmale
Das Motortrainingssystem wurde unter Berücksichtigung höchster Sicherheitsstandards entwickelt.
Ausgestattet mit Rollen für einfache Mobilität.
2. Technische Daten
2.1 Technische Parameter
Stromversorgung: Drehstrom, 5-adrig, 380 V ±5 %, 50 Hz
2.2 Abmessungen und Gewicht
Abmessungen: 1680 mm × 770 mm × 1940 mm
Gewicht: < 300 kg


3. Produktkomponenten und ihre Funktionen
3.1 Hauptteil des Produkts
Nr. Bezeichnung Anzahl
1 Modul 16
2 Netzteil 1
3 Motor 1
4 Gehäuse 3
5 Rollen 4
3.2 Produktmodule
Nr. Bezeichnung Anzahl
1 Tastenfeld 1
2 RS485-zu-RS232-Schnittstelle 1
3 HMI-Box 1
4 AC-Schütz 2
5 Thermorelais 1
6 RS485/232 Analog-Ein-/Ausgangsmodul 1
7 Profibus-DP-zu-RS485-Schnittstelle 1
8 Relais 1
9 Wechselrichter 1
10 SPS 1
11 Motor Steuerkasten 1
12 Aufzugsexperimentierkasten 1
13 Knopf- und Motorkasten 1
14 Roboterarmkasten 1
15 Schalterkasten 1
3.3 Netzteilkasten
Nr. Bezeichnung Menge
1 Hauptschalter 1
2 Not-Aus-Taster 1
3 AC380V-Ausgang 1
4 AC220V-Ausgang 1
5 Steuereinheit 1
6 DC-Amperemeter 1
7 DC-Voltmeter 1
8 4-20mA-Ausgangsmodul 1
9 0-10V-Ausgangsmodul 1
10 DC24V-Ausgangsmodul 1
11 Europäische Steckdose 1
3.4 Produktzubehör
Nr. Bezeichnung Menge
1 USB-auf-485-Adapter 1
2 4-mm²-Sicherheitskabel, 1 m, doppelseitig, gelb 5
3 4-mm²-Sicherheitskabel, 1 m, doppelseitig, grün 5
4 4-mm²-Sicherheitskabel, 1 m, doppelseitig, rot 5
5 4-mm²-Sicherheitskabel, 1 m, doppelseitig, blau 5
6 4 mm² elektrisches Sicherheitskabel, 1 Meter, doppelseitig, zweifarbig 5
7 2 mm² elektrisches Sicherheitskabel, 100 cm, rot 15
8 2 mm² elektrisches Sicherheitskabel, 100 cm, schwarz 15
9 2 mm² elektrisches Sicherheitskabel, 100 cm, blau 10
10 2 mm² elektrisches Sicherheitskabel, 100 cm, gelb 20
11 2 mm² elektrisches Sicherheitskabel, 100 cm, grün 15
12 RVVP-geschirmtes Kabel 1
13 Digitalmultimeter UA9205 1
14 Sicherung 10 A, 5 x 20 Ω 10
15 Sicherung 5 A, 5 x 20 Ω 5
16 Sicherung 30 mA, 5 x 20 Ω 5
17 Netzwerkkabel 1
18 USB-Stick 1
4. Liste der Produktlehrversuche (Details siehe Versuchsanleitung)
(1) Motorsteuerungssimulation
(2) Roboterarmsimulation
(3) Aufzugsimulation
(4) Motorsteuerung mit 1200-Protokoll Experiment
(5) Vorwärts- und Rückwärtsdrehung eines Motors
