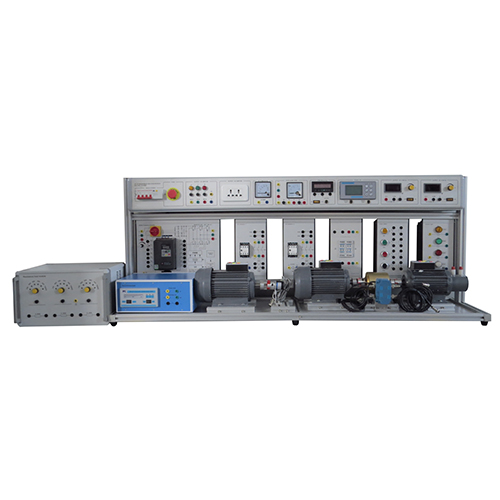

AFE2016 Synchrongenerator-Antriebs-Trainingseinheit – Didaktische Ausrüstung – Berufsbildungsausrüstung – Elektrotechnik-Trainingsausrüstung
1 Produktübersicht
1.1 Übersicht
Diese Trainingsplattform umfasst Anwendungsschaltungen, die typisch für Drehstrom-Asynchronmotoren und Drehstrom-Synchrongeneratoren sind. Anhand praktischer Übungen können Sie sich mit den elektrischen Eigenschaften der Ansteuerung von Drehstrom-Schenkelpolgeneratoren vertraut machen, deren Steuerungsprinzipien und -methoden erlernen und die Teilnehmer im Umgang mit diesen Generatoren schulen.
1.2 Eigenschaften
(1) Die Trainingsplattform verfügt über eine Aluminiumprofil-Säulenrahmenkonstruktion. Messgeräte und Trainingsstromversorgung sind integriert und fest installiert. Jede Einheit ist flexibel, einfach zu bedienen und robust.
(2) Der Motor ist mit einem speziellen Sockel ausgestattet und kann direkt mit dem Gleichstrommotor zu einer Generatorlastgruppe verbunden werden. So lassen sich Verkabelung und Betriebszustand visuell überwachen und die Trainingsinhalte verschiedener Kurse abdecken.
(3) Die Anzahl der zugehörigen Einheiten kann flexibel an die Bedürfnisse unterschiedlicher Anwender angepasst werden.
(4) Die Trainingsplattform verfügt über ein gutes Sicherheitssystem.
2 Leistungsmerkmale
(1) Eingangsleistung: Drehstrom, 5-Leiter-System, 380 V ± 10 %, 50 Hz
(2) Abmessungen: 1600 mm × 600 mm × 800 mm
(3) Gesamtleistung: < 1,5 kVA
(4) Gewicht: < 100 kg
(5) Betriebsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C)
3 Produktbestandteile
3.1 Leistungsschalttafel
Die Leistungsschalttafel besteht aus einem Aluminiumprofil und ist in einem geschlossenen Gehäuse ausgeführt. Sie ist fest mit der unteren Ablage verbunden.
3.2 Trainingsplattform
Die Trainingsplattform wird von profilierten Aluminiumsäulen getragen. Die unteren Universalrollen sind feststellbar und ermöglichen ein flexibles Verschieben und Positionieren. Der Schreibtisch besteht aus einer 25 mm dicken, hochdichten Trägerplatte mit einer Oberfläche aus hitze- und druckbeständigem, feuerfestem Material.
3.3 Konfiguration des Stromverteilerfelds
(1) Dreiphasiger Fünfleiter-Stromanschluss, abgesichert durch einen Fehlerstromschutzschalter (FI-Schalter) und ausgestattet mit einem Not-Aus-Schalter. Im Notfall durch Drücken des Not-Aus-Schalters und des FI-Schalters wird die Stromzufuhr unterbrochen.
(2) Unterstützt Voltmeter, Leistungsmesser, elektronischen Drehzahlmesser, mechanisches Drehmoment-/Drehzahlmessgerät und Erregernetzteil.
(3) Ausgestattet mit Betriebsanzeige, Stromausgangsbuchse und Sicherheits-Stromausgangsklemme.
(4) Integriertes, stabilisiertes Gleichstromnetzteil mit mehreren Spannungsausgängen und Kurzschlussschutz.
