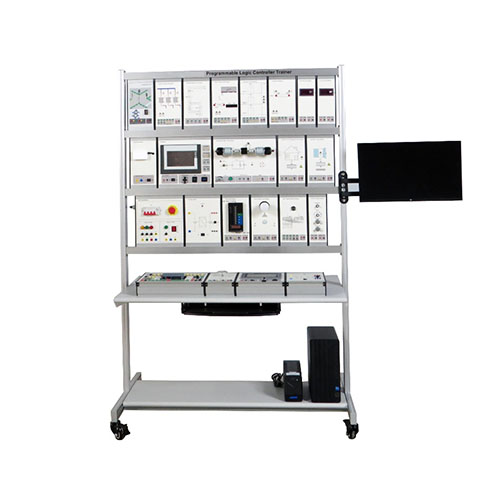

AF309E SPS-Trainer – Didaktische Ausrüstung für die Berufsausbildung – Elektrotechnik-Schulungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung
Dieses Gerät ist eine experimentelle Plattform für speicherprogrammierbare Steuerungen (SPS) im Bildungsbereich. Es dient hauptsächlich der Durchführung von Lehrversuchen und unterstützt Studierende dabei, die SPS-Steuerungsprinzipien, die PID-Regelungsstrategie sowie den Entwurf und die Implementierung von Automatisierungssystemen umfassend zu verstehen. Die Bedienung erfolgt über ein Hängeboxmodul. Die meisten Hängeboxmodule werden mit einer 24-V-Gleichstromversorgung betrieben und sind daher einfach, sicher und zuverlässig.
1.2 Produktmerkmale
1. Modulares Design: Das Hängeboxmodul ermöglicht es Studierenden, schnell und flexibel verschiedene Versuchssysteme aufzubauen und so unterschiedlichen Versuchsanforderungen gerecht zu werden.
2. Intuitive Bedienung: Das Gerät ist mit gut lesbaren Kontrollleuchten und Schnittstellensymbolen ausgestattet. Studierende können die Signalübertragung und den Gerätestatus intuitiv verfolgen und so die SPS-Steuerungsprinzipien leicht verstehen.
3. Hohe Sicherheit: Die meisten Hängeboxmodule verwenden eine sichere 24-V-Gleichspannung, um das Risiko eines Stromschlags effektiv zu minimieren. Gleichzeitig verfügt das Gerät über Überlast- und Kurzschlussschutz, um die Sicherheit und Zuverlässigkeit des Versuchsprozesses zu gewährleisten.
4. Umfangreiche Versuchsinhalte: Das Gerät deckt eine Vielzahl von Versuchsinhalten ab, darunter SPS-Programmierung, PID-Regelung und Logiksteuerung. Es erfüllt die Lehrbedürfnisse verschiedener Kurse und hilft Studierenden, die Automatisierungstechnik umfassend zu beherrschen.
5. Einfache Bedienung und Wartung: Die Bedienoberfläche des Geräts ist einfach und übersichtlich gestaltet und benutzerfreundlich. Gleichzeitig wurde bei der Konstruktion des Geräts auf einfache Wartung und Durchführung von täglichen Wartungs- und Fehlerbehebungsarbeiten geachtet.
2. Technische Daten
Technische Parameter
Eingangsleistung: Drehstrom, 380 V, 50 Hz
Betriebstemperaturbereich: 0 °C bis 40 °C
Relative Luftfeuchtigkeit: ≤ 80 %
Abmessungen: 1320 mm × 770 mm × 2150 mm
Gewicht: 170 kg
3. Produktkomponentenbezeichnung und Funktionsbeschreibung
3.1 Hauptkomponenten
Nr. Bezeichnung Menge
1 Gerätemodul 1
2 Display 1
3 Hauptgerät 1
4 USV (Unterbrechungsfreie Stromversorgung) 1
5 Tastaturablage 1
3.2 Modulkomponenten
Nr. Bezeichnung Menge
1 Gleichstrommodul (DC 20 V) 1
2 Gleichstrommodul (DC 24 V) 1
3 Hauptstrommodul 1
4 Gleichstrommodul 0–10 V 1
5 Gleichstrommodul ±10 V 1
6 Schaltmodul 1
7 SPS-Modul 1
8 Touchscreen-Modul 1
9 PID-Modul 1
10 Funktionsgeneratormodul 1
11 Füllstandsreglermodul 1
12 Innenbeleuchtungssteuerungsmodul 1
13 Digitalröhrenmodul 1
14 Temperaturregelungsmodul 1
15 Automatisches Raumtemperaturregelungsmodul 1
16 Dreigeschossiger Aufzug 1
17 Förderbandmodul 1
18 Kranmodul 1
19 Stern-Dreieck-Anlaufschaltung 1
20 Ampelsteuerungsmodul 1
21 Namensbehälter-Abfüllanlagenmodul 1
22 Positionssteuerungsmodul 1
23 Vierquadranten-Gleichstrommotor-Steuerungsmodul 1
3.3 Produktzubehör
Nr. Bezeichnung Menge
1 Steckdose 1
2 Multimeter 1
3 Batterie 1
4 Sicherung 5
5 USB-Stick 1
6 2-mm-Sicherheitsanschlusskabel (gelb) 5
7 2-mm-Sicherheitsanschlusskabel (grün) 10
8 2-mm-Sicherheitsanschlusskabel (schwarz) 10
9 2-mm-Sicherheitsanschlusskabel (rot) 5
10 4-mm-Sicherheitsanschlusskabel (blau) 4
11 4-mm-Sicherheitsanschlusskabel (zweifarbig) 2
12 4-mm-Sicherheitsanschlusskabel (gelb) 4
13 Netzwerkkabel 2
14 Netzkabel 2
15 Stecker 1
16 Maus 1
17 Tastatur 1
4. Liste der Produktlehrversuche
(1) Kranmodultest
(2) Flüssigkeitsstandregelungsexperiment
(3) Anlaufprüfung Stern-Dreieck-Schaltung
(4) Prüfung des Digitalröhrenmoduls
(5) Prüfung des Moduls für eine Behälterabfüllanlage
(6) Prüfung des Aufzugsmoduls
(7) Prüfung des Ampelmoduls
(8) Prüfung des Moduls für die automatische Raumtemperaturregelung
(9) Prüfung der Motorwinkelregelung
(10) PID-Regelung eines Vierquadranten-Gleichstrommotors
(11) Prüfung des Steuermoduls für einen Vierquadranten-Gleichstrommotor
