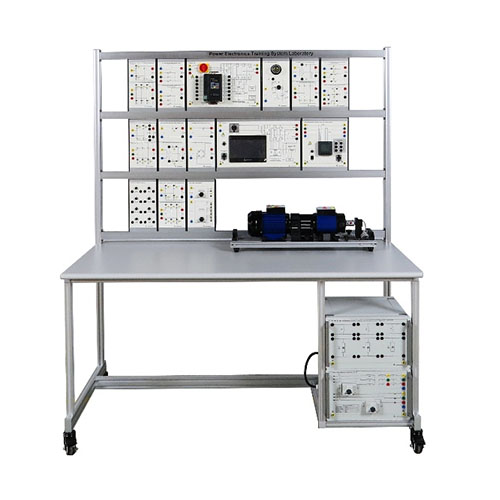

AF307E Leistungselektronik-Trainingssystem Labor- und Didaktikgerät Berufsbildungsgerät Elektrotechnisches Schulungsgerät
1. Produkteinführung
1.1 Produktbeschreibung
Dieses Leistungselektronikgerät ist ein Lehrmittel für den Bildungsbereich und wird hauptsächlich für die experimentelle Lehre in schulischen Kursen eingesetzt. Es ist als Hängekastenmodul konzipiert, was den Studierenden die Durchführung verschiedener Leistungselektronik-Experimente erleichtert. Das Gerät deckt die Anforderungen verschiedener Leistungselektronik-Experimente ab und hilft den Studierenden, die relevanten Kenntnisse der Leistungselektronik besser zu verstehen und zu beherrschen.
1.2 Produktmerkmale
1. Modulares Design: Das Hängekastenmodul ermöglicht den Studierenden den schnellen Aufbau von Experimentalschaltungen und verbessert die Effizienz der Experimente.
2. Sicher und zuverlässig: Das Gerät wurde strengen Sicherheitsprüfungen unterzogen, um einen sicheren Betrieb unter der dreiphasigen AC 380V-Experimentierspannung zu gewährleisten und die persönliche Sicherheit der Experimentierenden zu schützen.
3. Einfache Bedienung: Die Bedienoberfläche ist einfach und übersichtlich und somit auch für Studierende ohne Vorkenntnisse leicht zu bedienen.
4. Vielfältige Funktionen: Es unterstützt eine Vielzahl von Leistungselektronik-Experimenten und deckt so unterschiedliche Lehrbedürfnisse ab.
2. Technische Daten
Technische Parameter
Alle Module sind mit Frontplatten im DIN A4-Format gemäß hohen Lehrstandards ausgestattet, verfügen über 4-mm-Sicherheitsstecker und farbige Schaltpläne. Betriebsumgebung: -5℃ bis 40℃, relative Luftfeuchtigkeit nicht über 80 %
Abmessungen: 1680 mm*870 mm*2070 mm
Gewicht: 180 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptteile des Produkts
Nr. Name Merkmale Menge
1 Produktmodul Detaillierte Beschreibung in 3.6.1 1
2 Produktmotor Detaillierte Beschreibung in 3.6.2 1
3 Produktgehäuse Detaillierte Beschreibung in 3.6.3 1
4 Lenkrolle Für mobile Geräte geeignet 4
3.2 Produktmodul
Nr. Name Menge
1 W3C-Triggersteuermodul 1
2 Überstromschutzmodul 1
3 Dreiphasen-Messmodul 1
4 IGBT-Controller 1
5 Wechselrichtermodul 1
6 B2HK- und B2HZ-Module 1
7 M1C- und M2C-Module 1
8 B2C- und M3C-Module 1
9 B6HA- und B6HK-Module 1
10 M3- und B6C-Module 1
11 B2- und B6-Module 1
12 B6C- und B2HA-Module 1
13 M1- und M2-Module 1
14 W1C-Triggersteuermodul 1
3.3 Produktmotor
Nr. Name Menge
1 Gleichstrom-Nebenschlussmotor 1
2 Dreiphasen-Asynchronmotor mit Käfigläufer 1
3.4 Produktgehäuse
Nr. Name Menge
1 Dreiphasen-Trenntransformator 1
2 RL-Lastwiderstand 1
3.5 Produktzubehör
Nr. Name Menge
1 4-mm-Sicherheitsverbindungskabel (blau) 5
2 4-mm-Sicherheitsverbindungskabel (zweifarbig) 5
3 4-mm-Sicherheitsverbindungskabel (rot) 10
4 4-mm-Sicherheitsverbindungskabel (grün) 10
5 2-mm-Sicherheitsverbindungskabel (schwarz) 10
6 2-mm-Sicherheitsverbindungskabel (gelb) 10
7 4-mm-Sicherheitsverbindungskabel (gelb) 10
8 4-mm-Sicherheitsverbindungskabel (schwarz) 10
9 Netzkabel 1
10 U-förmige Brücke 5
11 Sicherung (1A) 5
12 Sicherung (3A) 5
13 Netzwerkkabel 1
14 Kupplung 1
15 USB-Stick 1
16 Glühlampe 1
4. Liste der Produkt-Lehrversuche
(1) B2C Einphasen-Halbbrücken-Gleichrichterschaltung
(2) M3C Dreiphasen-Halbbrücken-Gleichrichterschaltung
(3) B2HA Einphasen-Vollwellen-Gleichrichterschaltung
(4) B6C Einphasen-Halbwellen-gesteuerte Gleichrichterschaltung
(5) B2HK Einphasen-Brücken-Vollwellen-Gleichrichterschaltung
(6) B2HZ Dreiphasen-Vollbrücken-Gleichrichterschaltung
(7) B2HK Einphasen-Brücken-Vollwellen-Gleichrichterschaltung
(8) B2 Dreiphasen-Halbwellen-Gleichrichterschaltung (gemeinsame Anode)
(9) B6 Dreiphasen-Halbwellen-Gleichrichterschaltung
(10) B6C Dreiphasen-Brücken-Gleichrichterschaltung
(11) M3 Einphasen-Vollwellen-Gleichrichterschaltung
(12) B6HA Dreiphasen-Halbwellen-gesteuerter Gleichrichter (gemeinsame Anode)
(13) B6HK Dreiphasen-Halbwellen-gesteuerter Gleichrichter (gemeinsame Kathode)
(14) M1C Einphasen-Halbbrücken-Gleichrichterschaltung
(15) M2C Dreiphasen-Halbbrücken-Gleichrichterschaltung
(16) M2 Einphasen-Brücken-Gleichrichterschaltung
(17) W1C Trigger-Steuermodul
(18) Wechselrichter-Funktionstest
(19) Dreiphasen-Messgerät angeschlossen an Wechselrichter-gesteuerten Motor
(20) Lastgehäuse-Test
(21) PID-Modul-Funktionstest
