AF306E Elektrische Maschinen Systemlabor Didaktische Ausrüstung Berufsbildungsausrüstung Elektrische Schulungsausrüstung
1. Produkteinführung
1.1 Produktbeschreibung

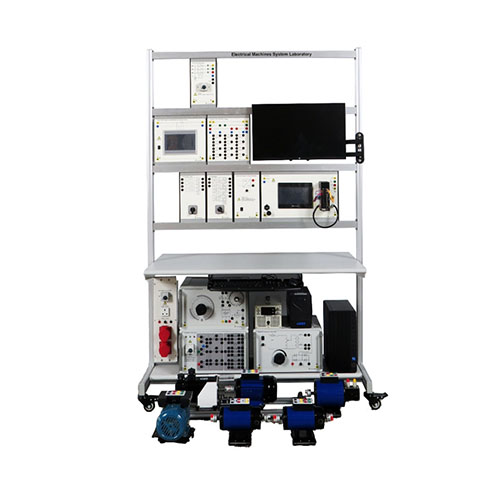

Das Motorsystemlabor ist ein Lehrgerät zur Untersuchung der Funktionen verschiedener Motoren. Das System vermittelt die Funktionsprinzipien verschiedener Motoren und deren Belastbarkeit und misst die spezifischen Werte der Belastbarkeit mithilfe des Bremssystems. Das Motorsystemlabor besteht aus drei Teilen. Der erste Teil umfasst die verschiedenen Stromversorgungen. Der zweite Teil ist die Mess- und Bremseinheit, die für die Datenerfassung und das Bremsen zuständig ist. Der dritte Teil besteht aus den verschiedenen Motoren, hauptsächlich Einphasen-Induktionsmotoren, Drehstrom-Asynchronmotoren, Drehstrom-Mehrzweckmaschinen, Mehrzweck-Gleichstrommaschinen, Wechsel- und Gleichstrom-Universalmotoren und anderen Motoren. In diesem System ist ein Servomotor für das Bremsen zuständig. Der Vorteil dieser Bremse besteht darin, dass die Bremsdaten präzise erfasst werden können.
1.2 Produktmerkmale
1. Das Produkt zeichnet sich durch ein ansprechendes Design aus, besteht aus leichten und langlebigen Materialien und ist robust und widerstandsfähig.
2. Das Produkt kann mit verschiedenen Stromversorgungen betrieben werden, darunter Drehstrom, Einphasen-Wechselstrom und Gleichstrom.
3. Die Produktmodule sind vielseitig und für verschiedene Lehrzwecke einsetzbar.
4. Das Produkt ist digitalisierbar und ermöglicht digitale Datenerfassung und -steuerung.
2. Technische Daten
2.1 Technische Parameter
Stromversorgungsparameter: Drehstrom AC380V;
Parameter des multifunktionalen Gleichstrommotors: 2000 U/min, 220 V, 0,2 kW; Funktionen: Parallel-, Reihen- und Verbundwicklungs-Motor/Generator;
Parameter des Universalmotors (Gleich- und Wechselstrom): 3000 U/min, 220 V, 0,25 kW;
Parameter des Einphasen-Induktionsmotors mit Betriebs- und Hilfskondensator: 2870 U/min, 0,37 kW
Parameter des Drehstrom-Asynchronmotors: 1380 U/min, 690/400 V, 0,37 kW
Parameter des Drehstrom-Mehrzweckmotors: 1420/1500 U/min, 400/230 V, 0,27 kW; Funktionen des Drehstrom-Asynchronmotors mit Schleifringen; Funktionen des Drehstrom-Synchronmotors;
Parameter des geregelten Hochspannungs-Gleichstromnetzteils: 1000 W, 500 V;
Parameter der dreiphasigen kapazitiven Last: 3x 1 µF / 2 µF / 4 µF / 8 µF;
Parameter des Transformatortrainers: 300 VA, mit Motorschutzschalter; Eingangsspannung: 3x 230/400 V, 50/60 Hz, Ausgang 6x 115 V;
Betriebsumgebungsbedingungen: Umgebungstemperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (bei 25 °C).
2.2 Abmessungen und Gewicht
Abmessungen: 1300 x 750 x 2000 mm
Gewicht: 150 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptkomponenten des Produkts
Nr. Bezeichnung
1 Rahmen aus Aluminiumlegierung
2 Dreiphasen-Motorschalter
3 Lehrsystem zur Messung von Effektivspannung, -strom und -leistung
4 Dreiphasige kapazitive Last, 14 Stufen, 3x 1µF / 2µF / 4µF / 8µF
5 Vierpoliger Trennschalter
6 Stern-Dreieck-Schalter
7 Stromversorgung für Motorerreger, 110 W
8 Servomotor-Bremssystem (Servomotor enthalten)
9 Netzteil mit einstellbarem dreiphasigem Motorschutzschalter
10 300-W-Maschinenlast und Widerstandsbank
11 Transformator-Trainingsgerät, 300 VA, mit Motorschutzschalter
12 Servomotor
13 Einphasen-Induktionsmotor mit Betriebs- und Hilfskondensatoren, 2870 U/min, 0,37 kW
14 Monitor
15 Tastatur und Maus
16 USV-Stromversorgung
17 Geregeltes Hochspannungs-Gleichstromnetzteil
18 Regeltransformator, Erreger
19 0-200 V
20 PC-Host
21 Dreiphasen-Asynchronmotor, 1380 U/min, 690/400 V, 0,37 kW
22 Dreiphasen-Mehrzweckmaschine, 1420/1500 U/min, 400/230 V, 0,27 kW
23 Mehrzweck-Gleichstrommaschine, 2000 U/min, 220 V, 0,2 kW
3.2 Produktzubehör
Nr. Bezeichnung
1 Industrielles Netzkabel
2 Grünes 4-mm-Sicherheitsverbindungskabel
3 Rotes 4-mm-Sicherheitsverbindungskabel
4 Gelbes 4-mm-Sicherheitsverbindungskabel
5 Schwarzes 4-mm-Sicherheitsverbindungskabel
6 Blaues 4-mm-Sicherheitsverbindungskabel
7 Zweifarbiges 4-mm-Sicherheitsverbindungskabel
8 PC-Netzkabel
9 HDMI-Monitorkabel
10 Monitor-Netzkabel
11 Steckdose
12 Verlängerungskabel
13 USB-zu-485-Kabel
14 U-förmiger Verdrahtungsstecker
15 Digitalmultimeter
16 Software-USB-Stick
17 USB-Kabel
18 Ersatzklemme
19 Ersatzbatterie für Digitalmultimeter
20 Ersatz-Dreifachstecker
21 Sicherung
4. Produktkonfigurationsliste
Nr. Name Menge
1 Dreiphasen-Leistungsschalter für Motoren 1
2 Lehrsystem zur Messung von Effektivspannung, -strom und -leistung 1
3 Dreiphasige kapazitive Last, 14 Stufen, 3x 1µF / 2µF / 4µF / 8µF 1
4 Vierpoliger Trennschalter 1
5 Stern-Dreieck-Schalter 1
6 Netzteil für Motorerregung, 110 W 1
7 Servomotor-Bremssystem (Servomotor enthalten) 1
8 Netzteil mit einstellbarem dreiphasigem Motorschutzschalter 1
9 300-W-Maschinenlast und Widerstandsbank 1
10 Transformator-Trainingsgerät, 300 VA, mit Motorschutzschalter 1
11 Servomotor 1
12 Einphasen-Induktionsmotor mit Betriebs- und Hilfskondensatoren, 2870 U/min, 0,37 kW 1
13 Monitor 1
14 Tastatur und Maus 1
15 USV-Stromversorgung 1
16 Geregeltes Hochspannungs-Gleichstromnetzteil 1
17 Regeltransformator, Erreger 1
18 0-200 V 1
19 PC-Host 1
20 Dreiphasen-Asynchronmotor, 1380 U/min, 690/400 V, 0,37 kW 1
21 Dreiphasen-Mehrzweckmaschine, 1420/1500 U/min, 400/230 V, 0,27 kW 1
22 Mehrzweck-Gleichstrommaschine, 2000 U/min, 220 V, 0,2 kW 1
23 Universalmotor (Gleich- und Wechselstrom) 1
24 Dreiphasen-Leistungsschalter für Motoren 2
25 Industrielles Netzkabel mit Stecker 10
26 Grünes 4-mm-Sicherheitsverbindungskabel 10
27 Rotes 4-mm-Sicherheitsverbindungskabel 10
28 Gelbes 4-mm-Sicherheitsverbindungskabel 10
29 Schwarzes 4-mm-Sicherheitsverbindungskabel 10
30 Blaues 4-mm-Sicherheitsverbindungskabel 5
31 Zweifarbiges 4-mm-Sicherheitsverbindungskabel 1
32 HDMI-Monitorkabel 1
33 Monitorkabel 1
34 Steckdose 1
35 Verlängerungskabel 6
36 USB-zu-485-Kabel 2
37 U-förmiger Verdrahtungsstecker 20
38 Digitalmultimeter 1
39 USB-Stick mit Software 1
40 USB-Kabel 1
41 Ersatzbatterie für Digitalmultimeter 1
42 Ersatzstecker (3 Stück) 1
43 Sicherungen verschiedener Spezifikationen 20
5. Liste der Produktlehrversuche (Details siehe Versuchsanleitung)
(1) Verdrahtungsversuch eines Standardtransformators als Drehstrom-Trenntransformator
(2) Verdrahtungsversuch eines Standardtransformators als Spartransformator
(3) Reihenschaltungsverdrahtung und Vorwärts-/Rückwärtslaufversuch eines Gleichstrom-Mehrzweckmotors
(4) Parallelschaltungsverdrahtung und Vorwärts-/Rückwärtslaufversuch eines Gleichstrom-Mehrzweckmotors
(5) Fremderregungsverdrahtung und Vorwärts-/Rückwärtslaufversuch eines Gleichstrom-Mehrzweckmotors
(6) Verdrahtung und Vorwärts-/Rückwärtslaufversuch eines Wechselstrom-/Gleichstrom-Universalmotors
(7) Verdrahtung und Vorwärts-/Rückwärtslaufversuch eines Einphasen-Induktionsmotors
(8) Verdrahtung und Vorwärts-/Rückwärtslaufversuch eines Drehstrom-Asynchronmotors
(9) Verdrahtungsversuch eines Drehstrom-Synchronmotors als Generator
(10) Verdrahtungs- und Betriebsversuch eines Gleichstrom-Mehrzweckmotors mit Anlasser
(11) Kompensation der Blindleistung des Stromnetzes mit verschiedenen Kondensatoren
(12) Simulation des Lastkapazitätstests eines Drehstrom-Asynchronmotors mit einem Servobremssystem
(13) Simulation des Lastkapazitätstests eines Wechselstrom-/Gleichstrom-Universalmotors mit einem Servobremssystem
(14) Simulation des Lastkapazitätstests eines Einphasen-Kondensatormotors mit einem Servobremssystem
(15) Simulation des Lastkapazitätstests eines Gleichstrom-Mehrzweckmotors mit einem Servobremssystem
