HFC3 Seilbahn, Polygon- und Kraftgeräte, didaktische Ausrüstung, Ausrüstung für die Berufsausbildung, Ausrüstung für die mechanische Ausbildung
Beschreibung

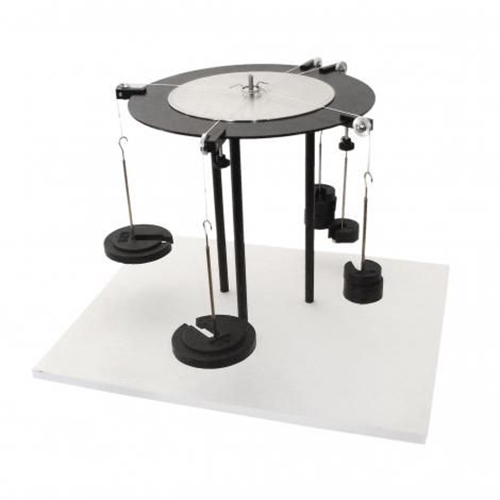

Eine stabile Grundplatte stützt einen runden Tisch über der Werkbank. Der Tisch trägt einen großen Winkelmesser und einen zentralen Stift. An der Tischkante können bewegliche Rollen befestigt werden. Diese Rollen können in verschiedenen Winkeln befestigt werden. Schnüre laufen über die Rollen und sind an einem zentralen Ring und einem Lastaufhänger befestigt. Der zentrale Ring liegt über dem zentralen Stift, wenn die Lasten auf die Aufhänger aufgebracht werden. Wird der zentrale Ring vom zentralen Stift entfernt, befindet sich das System in seiner Gleichgewichtsposition. Die Wirkungslinien der Kräfte werden durch Einzeichnen der beschwerten Schnüre auf ein am Rollentisch befestigtes Blatt Papier aufgezeichnet. Die Lasten werden mit den mitgelieferten Aufhängern und Schnüren aufgebracht, wobei die Schnüre mithilfe der mitgelieferten kleinen Haken einfach mit den Formen verbunden werden. Zwei zusätzliche Formen erweitern das Lernmaterial der Schüler um Verbindungspolygone für drei oder mehr nicht gleichzeitig auftretende koplanare Kräfte.
Merkmale
Kompaktes, visuelles Tischgerät
Elegante Demonstration der Gleichgewichtsbedingungen
Koplanare, gleichzeitige und nicht gleichzeitige Kräfte
Fünf Lasten können angewendet werden
Großer Winkelmesser zur Winkeleinstellung
Reaktionsscheibe und -streifen im Lieferumfang enthalten
Kompletter Satz Gewichte und Aufhänger im Lieferumfang enthalten
Technische Daten
Grundplatte: 350 (L) x 350 (B) mm
Erhöhter Tisch: 300 mm über der Grundplatte, Ø 460 mm
Winkelmesser: 0…360°, 1° Auflösung
5 x Flaschenzughalterung
5 x Lastaufhänger
Gewichtssatz
Reaktionsscheibe: Ø 160 mm; 12 gleichmäßig verteilte Löcher auf Ø 150 mm PCD
Reaktionsstreifen: 223 (L) x 13 (B) mm; 15 Löcher im Abstand von 15 mm
Gewicht & Abmessungen
Gewicht: 12 kg
Länge: 350 mm
Breite: 350 mm
Höhe: 350 mm
