HFC4 Scherkraftgerät Didaktische Ausrüstung Ausrüstung für die Berufsausbildung Mechanische Ausbildungsausrüstung
Beschreibung

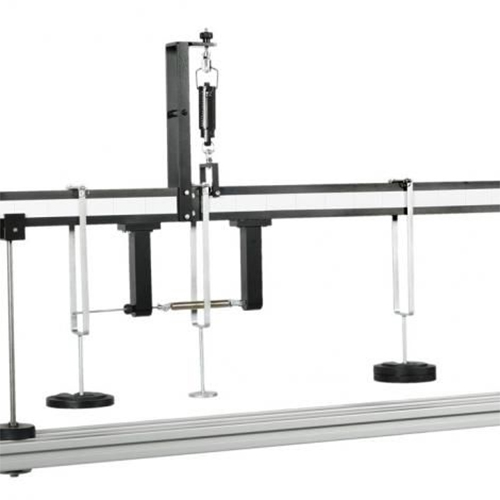

Ein horizontal gelagertes und vertikal belastetes Materialstück wird als Balken bezeichnet. Die Belastung verursacht Biegung und Querschub. Die Lasten und Reaktionen sind die auf den Balken wirkenden „äußeren“ Kräfte. Sie müssen im Gleichgewicht sein. Die Festigkeit des Balkens hängt jedoch von „inneren“ Kräften ab. Dieses Experiment demonstriert die Natur dieser inneren Kräfte und ihre Abhängigkeit vom äußeren Kräftesystem. Der Versuchsbalken besteht aus zwei Teilen, die durch ein Paar Lagerrollen verbunden sind, die in flachen, vertikalen Schienen laufen. Zur Entwicklung der inneren Balkenkräfte im Abschnitt wird eine untergehängte Zugfeder verwendet, um das Biegemoment aufzunehmen, während eine überhängende Federwaage die vertikale Schubkraft liefert. Bei Belastung der Balken wird die untergehängte Feder so eingestellt, dass der Balken wieder in die horizontale Ruheposition zurückkehrt. Die vertikale Federwaage wird ebenfalls so eingestellt, dass die Oberseiten der Balken auf gleicher Höhe liegen. Die Schubkraft kann dann direkt an der Federwaage abgelesen werden. Der Balken wird einfach auf Endstiften gelagert, und mehrere Gewichtsaufhängungen können an beliebiger Stelle auf beiden Seiten der Verbindung angebracht werden. Beschriftungen an den Seiten der Träger zeigen alle 50 mm Abstände an, um die Positionierung der Aufhänger zu erleichtern. Alle Hauptkomponenten sind auf einem T-förmigen Aluminium-Grundrahmen montiert. Optional ist ein klappbarer Metallstreifen (HFC4A) erhältlich, um das Belastungsmuster eines Plattenträgers für ein fortgeschritteneres Experiment zu Einflusslinien zu simulieren. Dieses Gerät ist Teil einer Reihe analoger Experimente für statische Untersuchungen im preisgünstigen Marktsegment, wobei der Schwerpunkt auf der manuellen Datenerfassung liegt.
Merkmale
Optisch realistischer, geschnittener Balken
Erfasst innere Kräfte und zeigt sie extern an
Uneingeschränkte Belastungspositionen
Belastungsposition am Schnitt im Balken
Optionaler Einflusslinienabschnitt (HFC4A)
Technische Daten
Balkenlängen: 660 mm und 330 mm
Balkenquerschnitt: 51 x 38 mm
50-mm-Skalierung auf den Balken
Gewichtssatz: 3 x 2 N, 3 x 5 N, 3 x 10 N
6 kg Federwaage
Gewichte und Abmessungen
Nettoabmessungen (ca.) (ohne Gewichtssatz): 1050 x 400 x 400 mm, 5 kg
Brutto (ca.) verpackt für den Export (inkl. Gewichtssatz): 0,17 m³; 14 kg
