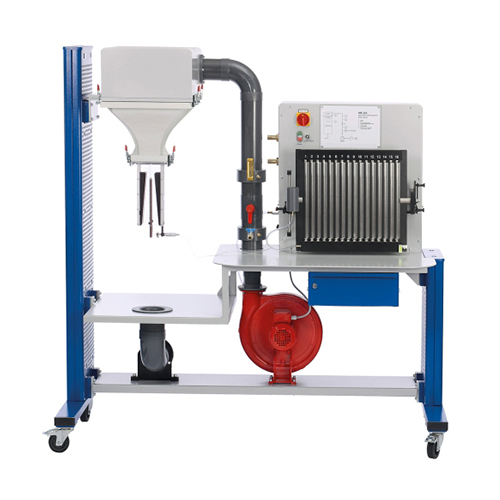

HM 225 Aerodynamik-Trainer, Didaktik-Equipment, Berufsausbildungsgeräte, Strömungsmechanik-Laborgeräte
Für Versuche aus den Bereichen Umströmung und stationäre inkompressible Strömung
Merkmale
- Strömungsgeschwindigkeiten bis 40 m/s möglich
- Homogene Strömung durch Gleichrichter und spezielle Düsenkontur
- Passendes Zubehör bietet vielfältige Versuchsmöglichkeiten
Lernziele/Versuche
- Zusammen mit passendem Zubehör: Versuche aus dem Bereich Umströmung
- Geschwindigkeitsmessung von Strömungen mit Staurohr
- Grenzschichtanalyse an einer ebenen Platte mit Plattenströmung
- Widerstand von Körpern
- Demonstration des Coanda-Effekts
- Visualisierung von Stromlinien
- Zusammen mit passendem Zubehör: Versuche aus dem Bereich stationäre inkompressible Strömung
- Geschwindigkeitsmessung von Strömungen mit Staurohr und Staurohr
- Freistrahlen
- Strömung in einem Rohrkrümmer
- Beweis des Bernoulli-Prinzips
Spezifikation
[1] Aerodynamik-Versuche aus den Bereichen Umströmung, Anströmung und Strömung anhand von Modellen sowie weitere Versuche im Bereich der stationären inkompressiblen Strömung.
[2] Vertikale Messstrecke mit Strömungsgleichrichter und Düse
[3] Stufenlos regelbarer Radialventilator über Frequenzumrichter
[4] Thermometer zur Messung der Lufttemperatur
[5] Zubehör mit Schnellverschlüssen sicher am HM 225 befestigt
[6] 16 Rohrmanometer zur Druckanzeige
[7] Neigung der Rohrmanometer bis max. 1/10
[8] Zubehör für den Bereich der Körperumströmung: Grenzschichten (HM 225.02), Widerstandskräfte (HM 225.04), Coanda-Effekt (HM 225.06), Visualisierung von Stromlinien (HM 225.08)
[9] Zubehör für den Bereich der stationären inkompressiblen Strömung: Bernoulli-Prinzip (HM 225.03), Strömung im Rohrbogen (HM 225.05), Freistrahlen (HM 225.07)
Technische Daten
Radialventilator
- Leistungsaufnahme: 0,37 kW
- Max. Volumenstrom: 15 m³/min
- Düsenaustrittsquerschnitt: 50 x 100 mm
- Max. Strömungsgeschwindigkeit am Düsenaustritt: 40 m/s
Messbereiche
- Temperatur: 1 x 0...60 °C
- Manometer:
- 16 x 0...370 mm³, Auflösung: max. 1 Pa
-- Neigung: 1:1, 1:2, 1:5, 1:10
230 V, 50 Hz, 1-phasig
230 V, 60 Hz, 1-phasig
120 V, 60 Hz, 1-phasig
UL/CSA optional
L x B x H: 1880 x 800 x 1900 mm
Gewicht: ca. 220 kg
