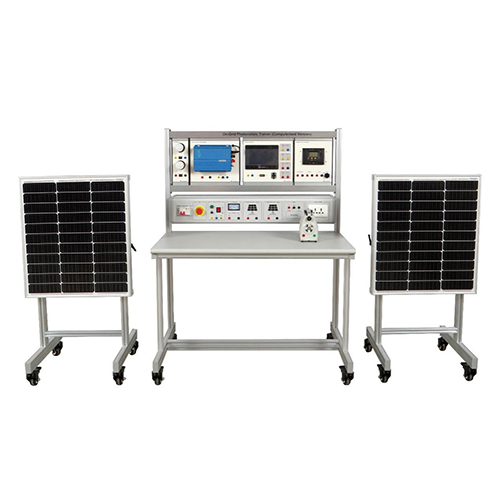

AFR058 On-Grid Photovoltaik-Trainer (Computerversion) – Didaktische Ausrüstung – Berufsbildungsausrüstung – Schulungsausrüstung für erneuerbare Energien
1. Produkteinführung
1.1 Produktbeschreibung
Der gesamte Prozess der netzgekoppelten Photovoltaik-Stromerzeugung wird vollständig nachgebildet. So können Bediener nicht nur die Grundlagen der Stromerzeugung erlernen, sondern auch fortgeschrittene Konzepte wie Netzinteraktion und Energieverteilung vertiefen. Dies bietet eine umfassende praktische Schulungsunterstützung für die Planung und Anwendung von Systemen zur Erzeugung neuer Energien.
1.2 Produktmerkmale
1. Netzgekoppelte Systeme, vertiefte Schulung
Im netzgekoppelten System können die Teilnehmer Funktionsprinzip, Effizienz und Anwendungsszenarien analysieren.
Unterstützt realitätsnahe Demonstrationen der Netzinteraktionslogik wie „Eigenerzeugung und Eigenverbrauch“ sowie „Überschussstrom-Netzanschluss“ – nah am tatsächlichen Betrieb von Photovoltaik-Kraftwerken.
2. Sicheres netzgekoppeltes Design
Der netzgekoppelte Wechselrichter verfügt über Rückstrom-, Überspannungs-/Unterspannungs- und Inselbetriebsschutz, um die Sicherheit von Netzsimulationsexperimenten zu gewährleisten.
Not-Aus-Schalter, Leistungsschalter und abgestufte Sicherungen (5 A/10 A/20 A) sind weiterhin vorhanden. Der doppelte Schutz ist für netzgekoppelte Hochleistungsszenarien ausgelegt.
3. Hohe Kompatibilität und flexible Erweiterung
Die Netzsimulationsschnittstelle wird über die K4-Testleitung angeschlossen, wodurch die Erweiterung der Netzkopplungsfunktion ohne zusätzliche Modifikationen realisiert werden kann.
4. Einhaltung von Industriestandards
Die netzgekoppelten Parameter (Spannung, Frequenz, Oberschwingungen) entsprechen exakt den Netzspezifikationen, um Studierenden das Erlernen der tatsächlichen technischen Anforderungen netzgekoppelter Systeme zu ermöglichen.
2. Technische Daten
Photovoltaikmodul: DC 12 V/60 W (monokristallin), 670 mm × 590 mm
Netzteil: Einphasig, dreiadrig, AC 220 V
Anschließbare Last: 10 Ω/4 A
Abmessungen: 1060 mm × 630 mm × 1380 mm
Gewicht: ≤ 300 kg
3. Produktkomponenten und Funktionsbeschreibung
3.1 Hauptteil
Nr. Bezeichnung Menge
1 Photovoltaikmodul 2
2 Gerätemodul 1
3 Netzanschlusskasten 1
4 Anschließbare Last 1
3.2 Modul
Nr. Bezeichnung Menge
1 Solarladeregler 1
2 Netzanschlussmodul 1
3 Wechselstrom-Messmodul 1
4 Lastmodul 1
5 Gleichstrom-Messmodul 1
3.3 Netzanschlusskasten
Nr. Bezeichnung Menge
1 Leitungsschutzschalter 1
2 Not-Aus-Schalter 1
3 PV-Ausgang 1 1
4 PV-Ausgang 1 2 Ausgangseinheit 1
5 Batterieeinheit 1
6 Gleichspannungsmessgerät 1
7 Steckdose 1
8 Einphasige Dreileiter-Wechselstrom-Ausgangseinheit 220 V 1
3.4 Produktzubehör
Nr. Bezeichnung Menge
1 Kabel 2
2 Handlichtsensor 1
3 USB-Kabel 1
4 Netzwerkkabel 1
5 4-mm-Sicherheitskabel (zweifarbig) 5
6 Sicherheitskabel (rot) 6
7 Sicherheitskabel (gelb) 5
8 Sicherheitskabel (schwarz) 6
9 Sicherheitskabel (blau) 5
10 Sicherung (20 A) 3
11 Sicherung (10 A) 3
12 Sicherung (5 A) 3
13 Ladegerät 1
14 USB-Stick 1
4. Liste der Produktversuche
(1) Stromerzeugungsexperiment bei unterschiedlichen Lichtwinkeln
(2) Reihenschaltung von Photovoltaikmodulen
(3) Parallelschaltung von Photovoltaikmodulen
(4) Akkuladeexperiment (Ladegerät)
(5) Netzanschluss des Akkus Experiment (6) Photovoltaik-Netzanschlussversuch
